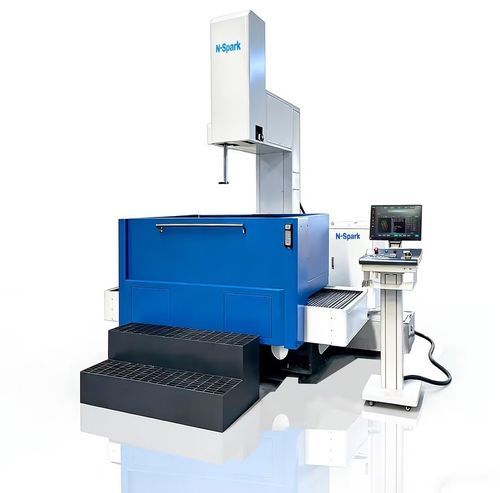

ワイヤー式放電加工装置 AR2 Pro-1600

大型部品用3D

概要
N-Spark AR2 Pro-1600 は、産業生産向けに設計された5軸ワイヤ放電加工機です。Andekejian の品質保証手順に基づき、5軸制御、Novick CAM 2026 によるプログラミング、Industrial PC プラットフォームを組み合わせ、大型ワークのワイヤ切断加工に対応します。

カテゴリ

• N-Spark Wire EDM AR2 Pro シリーズ

技術仕様（主要データ）

• 機種: AR2 Pro-1600
• 機械外形寸法（mm）: 3400 × 2900 × 2250
• 機械重量（kg）: 4500
• ワークテーブル寸法（mm）: 1600 × 1200
• XY軸移動量（mm）: 1600 × 1200
• UV軸移動量（mm）: 56 × 56
• Z軸移動量（mm）: 400
• 最大切削テーパー: ±6°/80 mm（オプション ±12°/80 mm）
• 最大切削厚（mm）: 500（オプション 800 / 1000）
• 作動液タンク寸法（mm）: 2000 × 1600
• 最大ワーク重量（kg）: 2500
• 最大ワークサイズ（mm）: 2000 × 1600 × 500
• 標準電源: AC 3×380 V, 50 Hz, 1.5 kVA
• 最大加工電流: 15 A
• 最大加工速度: 300 mm²/min
• 最適表面粗さ: Ra < 0.8 μm
• 制御軸: 5軸
• プログラミング: Novick CAM 2026
• 構成: Industrial PC / SSD / カラーLCD / USBデータ転送

注意

• 操作キーと機能: XYUV 座標表示；軸選択と移動；移動速度とステップモード；ポンプ ON/OFF；ワイヤ給送；スタート/ストップ/一時停止；軸の原点復帰；ワイヤエッジ検出とセンタリング；軸ゼロ設定；中点への復帰。

特性 / 技術仕様

• 大型ワーク対応の5軸ワイヤ放電加工機
• ワークテーブル: 1600 × 1200 mm；XY移動量: 1600 × 1200 mm
• Z軸移動量: 400 mm；UV移動量: 56 × 56 mm
• 最大切削厚: 500 mm（オプション 800 / 1000 mm）；テーパー ±6°/80 mm（オプション ±12°/80 mm）
• 最大ワーク重量: 2500 kg；最大ワーク寸法: 2000 × 1600 × 500 mm
• 電源: AC 3×380 V, 50 Hz, 1.5 kVA；最大電流 15 A
• 性能: 最大 300 mm²/min；表面仕上げ Ra < 0.8 μm
• 制御・ソフト: Industrial PC、SSD、カラーLCD、USB；プログラミング Novick CAM 2026
