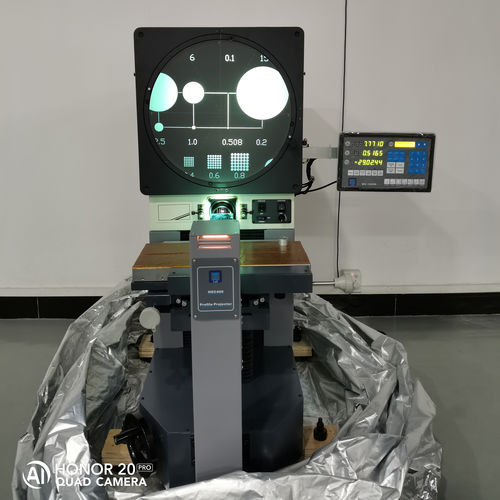

横型プロファイル プロジェクター HOC400

デジタル

製品名. - 水平光学コンパレータ(HOC400) モデル。 - HOC400 仕様 - 水平光学コンパレータの画面サイズ：￠400mm（フィルムクリップ4枚付 - 旅行-X.Z 軸: 250mm*150mm - トラベルY：100mm - ステージサイズ：450mm*200mm - ステージ耐荷重：30kg - 正味重量：240kg - 対物レンズ：5x.10x.20x.50x.100x。(標準10倍)、反射板付 - 倍率の正確さ: 0.08% の輪郭、0.12% の表面 - 伝達照明：輪郭のための24v/150wハロゲン電球 - 反射照明：表面用21v/150wハロゲン電球（光ファイバー照明のペア - 電源供給AC110-120v、200-240v、単相50/60Hz - リニアスケール-X.Y軸：分解能0.5μm - 角度測定 0.01°または1の分解能 - 精度。(2.5+L/150)μm、L=測定したワークの長さ(単位:mm) - 繰り返し精度：0.003mm - トランスミッション：リニアガイド、高速移動にも対応 - デジタル表示。RS-232C出力の計測カウンター 特徴 - スキュー - MM/INCH変換 - ABS/INC変換 - ゼロ設定 - 1/2計算 - 0° 90° 270° 360°変換 - リニア補償 - RS-232C出力 - 幾何学的測定
