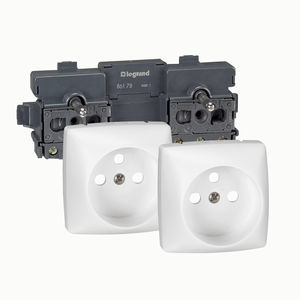

壁取り付け式コンセント Mosaic

耐衝撃性強化IP40

説明
クリップ式ダクト用に設計されたMosaic Soluclipコンセントは、審美的な一体感と保守の簡素化を提供します。リトラクタブル（引き込み式）表面ソケットは誤挿入防止機能を備え、16A 230V、クリップ式ダクトへの取り付け用にSoluclipアクセサリを内蔵しています。接続はレバー式自動端子で工具不要の迅速な配線が可能です。

製品特長

• Mosaic Soluclip 2P+T 表面型 誤挿入防止機能付 16A 230V、Soluclipアクセサリ内蔵
• クリップ式ダクトへの取り付け用に設計
• 両側配線対応のため直接クリップ取付が可能
• 4モジュール（モジュール式構造）
• レバー式自動端子により工具不要で素早い接続が可能
• 耐衝撃性（製品記載）：強化

利点

• Surface技術：リトラクタブルベースはフラットなデザイン、安全性（ソケットポケットの底面がアクセス不可）および清潔性（ホコリの蓄積を防ぐ）を兼ね備えます
• Mosaic Linkコンポーネントにより設置の再構成が容易で、保守コストを抑制できます
• 接続アクセサリを用いた直感的なソケット組立で設置の進化に対応
• Legrandの取り付けサポートと組み合わせることで、支持体面とフラットな美しい仕上がりを実現

導入時のポイント

• Mosaic Link技術により柔軟性を確保：接続アクセサリ付きのMosaic Linkソケットを追加可能（関連製品の参照はウェブサイト参照）

使用上のポイント

• 内蔵のSoluclipアクセサリが機器の滑り止めおよび引き抜き防止を提供
• 細い工具の挿入に対する保護が強化されます

推奨／使用上の制限

• 屋内使用のみ

シリーズ情報
Mosaicは45 x 45 mmフォーマットの住宅・商業用途向けのシリーズで、1モジュールから構成可能、壁・柱・床ボックス・ダクトなど多様な支持体に対応します。複数の仕上げがあり、Mosaic Easy-LedやMosaic Linkなどの革新技術を採用して設置を簡素化し、拡張可能な機能を提供します。

技術仕様

• コンセント数：2
• モジュール数（モジュラー構造）：4
• 定格電流：16A
• 定格電圧：230V
• 周波数：50-60Hz
• 接続方式：自動端子（レバー式）
• チャイルドプロテクション付き：はい
• 取付方式：ダクト（クリップ式）
• 固定方式：クリップ固定
• 材質：プラスチック（熱可塑性樹脂）
• ハロゲンフリー：はい
• 表面仕上げ：光沢
• 色：赤（RAL 3020相当）
• 機器幅：139.5 mm
• 機器高さ：47 mm
• 機器奥行き：43 mm
• 埋込深さ：31 mm
• 保護等級 IP：IP40
• 耐衝撃性（IK）：IK04（製品説明では耐衝撃性強化とも記載）
• 対応ケーブル断面：2.5 mm²
• 使用/設置温度：-5〜35°C
• 保管温度：-10〜70°C
• IoT対応：いいえ
• EAN / Gencode：3414971576148
