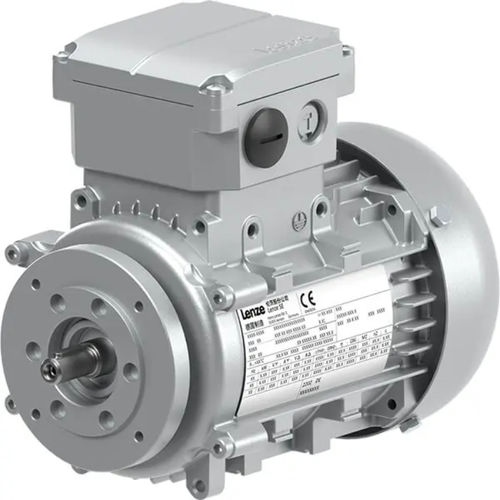

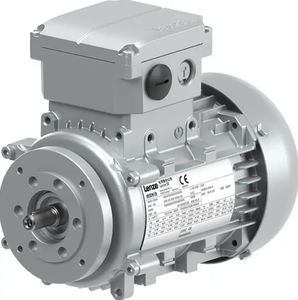

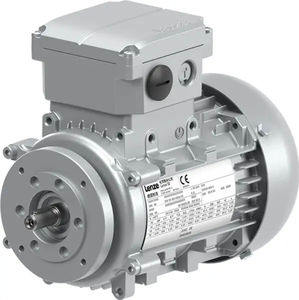

ACモーター m650-U

三相IE5省エネ

製品概要
m650-U 三相交流モーターは、動的な産業用途向けに設計されています。IE3 モーターと比べて損失を最大約40%低減し、一般的な効率要件を上回ります。多くの地域で IE5 エネルギー効率（グレード2）への投資が促進され、CO2 排出量の削減が図られています。120Hz の IE5 m650-U は 0.75 ... 22 kW の出力範囲をカバーし、同等出力の IE2/3 モーターより約2サイズ小さくなります。

特長

• IEC TS 60034-30-2 による IE5、GB300253-2024 によるグレード2 の非常に高いエネルギー効率
• 停止状態から最大250%の始動トルク
• 広い設定範囲と低い慣性モーメントにより、速度変化時のエネルギー消費を低減し、一定トルクを維持
• 従来の三相モーターより高い動的応答性
• 単体モーター、g500 ギアボックス搭載のギアモーター、i510/i550 cabinet、i550 protec、i550/i650 motec のインバータとの併用に最適化
• 駆動パッケージを搭載した状態での注文が可能

技術データと特徴
技術データ
0.75 ... 22 kW
1.9 ... 56.5 Nm

形式
B3
B5
B14

仕様

• 定格出力範囲: 0.75 ... 22 kW
• 定格トルク範囲: 1.9 ... 56.5 Nm
• エネルギー効率: IE5（IEC TS 60034-30-2 に準拠）、グレード2（GB300253-2024 に準拠）
• 始動トルク: 停止状態から最大250%
• 設計: 広い設定範囲と低慣性モーメントにより、速度変化時の消費電力を低減し一定トルクを提供
• 動的特性: 従来の三相モーターより高い動的応答性
• 機械的形式: B3、B5、B14
• 省スペース性: 同等出力の IE2/3 モーターより約2サイズ小さい
• 最適化用途: 単体モーター、g500 ギアボックス搭載のギアモーター、i510/i550 cabinet、i550 protec、i550/i650 motec と併用
• 注文オプション: 駆動パッケージ搭載での供給が可能
