ホース用圧着機 P70SCC
液圧ホース用自動油圧式

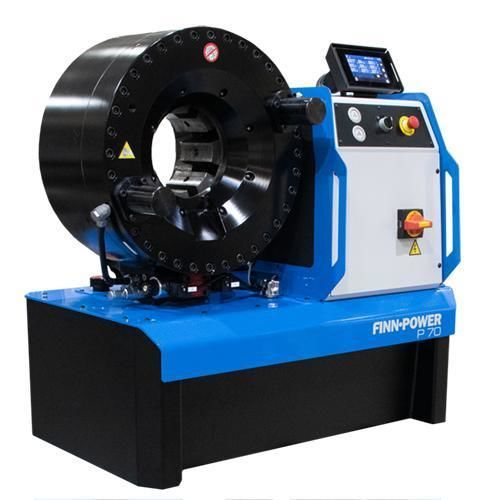

ホース用圧着機 - P70SCC - Lillbacka Finn-Power - 液圧ホース用 / 自動 / 油圧式

お気に入りに追加する

商品比較に追加する

特徴

対象物

ホース用, 液圧ホース用

操作方法

自動

駆動源

油圧式

その他の特徴

大容量, 大開口, 平均生産用, プログラム可能

圧着能力

4,000 kN

圧着範囲

最少: 10 mm
(0.4 in)

最大: 124 mm
(4.9 in)

出力

5.5 kW
(7.48 hp)

重量

461 kg
(1,016.331 lb)

詳細

製品概要
P70SCCは同クラスで最大の卓上圧着機で、重負荷用継手の圧着や大型の工業用ホースに対応するための高出力と広い開口を備えています。作業場での使用や小〜中径の工業用ホース加工に適しています。

簡易名称
作業場用圧着機

特長

コントロール：SCC（5" タッチスクリーン）
モデル：単一モデル（P70SCC）
標準装備：アダプターダイ（品番 704631）；ミラー（品番 720878）
オプション：フットペダル（品番 691563）；電動バックストップ；機械式バックストップ装置；P32ダイ用QuickChangeツール対応ツールベース、18スロット（品番 720198）；P32ダイ用QuickChangeツール対応ツールベース、140ダイ用8スロット / 32ダイ用6スロット（品番 719124）；QuickChangeツール用ツールラック（品番 692740）；QuickChangeツール（品番 701049）

ダイセット 145シリーズ
ダイセット番号 | D (mm) | L (mm) | 圧着範囲 (mm)
18860/84/120 | 84 | 120 | 84.0-92.0
18860/92/120 | 92 | 120 | 92.0-100.0
18860/100/120 | 100 | 120 | 100.0-108.0
18860/108/120 | 108 | 120 | 108.0-116.0
18860/116/120 | 116 | 120 | 116.0-124.0

ダイセット 140シリーズ
ダイセット番号 | D (mm) | L (mm) | 圧着範囲 (mm)
18860/84/110 | 84 | 110 | 84.0-92.0
18860/92/110 | 92 | 110 | 92.0-100.0
18860/100/110 | 100 | 110 | 100.0-108.0
18860/108/110 | 108 | 110 | 108.0-116.0
18860/116/110 | 116 | 110 | 116.0-124.0

ダイセット 32シリーズ
ダイセット番号 | D (mm) | L (mm) | 圧着範囲 (mm)
18506/10 | 10 | 55 | 10.0-12.0
18506/12 | 12 | 55 | 12.0-14.0
18506/14 | 14 | 55 | 14.0-16.0
18506/16 | 16 | 55 | 16.0-19.0
18212/19 | 19 | 55 | 19.0-22.0
18506/22 | 22 | 70 | 22.0-26.0
18506/26 | 26 | 70 | 26.0-30.0
18506/30 | 30 | 70 | 30.0-34.0
18506/34 | 34 | 75 | 34.0-39.0
18506/39 | 39 | 75 | 39.0-45.0
18506/45 | 45 | 90 | 45.0-51.0
18506/51 | 51 | 90 | 51.0-57.0
18506/57 | 57 | 100 | 57.0-63.0
18506/63/110 | 63 | 110 | 63.0-69.0
18506/69/110 | 69 | 110 | 69.0-75.0
18506/74/110 | 74 | 110 | 74.0-80.0
18506/78/110 | 78 | 110 | 78.0-87.0

注意事項
* 継手により異なります。1) 標準ダイ使用時。圧着範囲は特殊ダイで拡張可能です。2) 10 mmサイクル時の理論値。3) 最大開口はダイの総ストロークです。この値を使用するダイセットの最小圧着直径に加えてください。結果がダイセット装着時の機械の最大開口になります。
