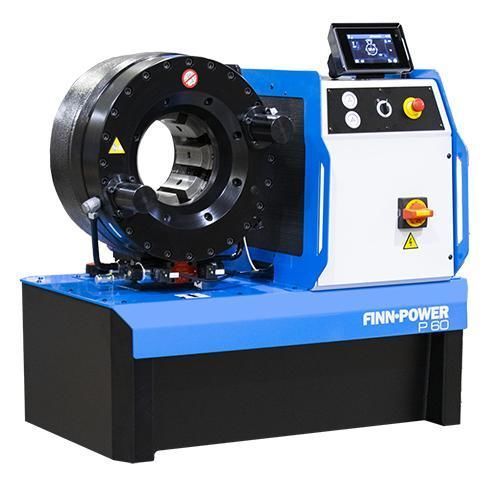

ホース用圧着機 P60

自動油圧式電動油圧

概要
P60は、大型のカムロック式カップリングおよび小〜中口径の工業用・油圧ホース向けに設計された作業場用圧着機です。開口径の拡大、待機時の油圧自動停止による省エネと騒音低減を備えます。SCC制御は接続性と視覚的なユーザーインターフェースを提供し、ステップ圧着が標準機能です。MSは基本制御です。

制御と主要機能

• 制御：MS
• 制御：SCC（5インチタッチスクリーン）
• 待機時の油圧自動停止
• ステップ圧着機能（SCC）
• カムロック式カップリングおよび工業用ホースに対応
• 他のモデルはありません

標準装備（MS）

• 32シリーズ用アダプタダイス（部品番号 402604）
• 機械式バックストップ装置（部品番号 720194）

標準装備（SCC）

• 32シリーズ用アダプタダイス（部品番号 402604）

オプション（MS）

• フットペダル（部品番号 676906）
• ミラー（部品番号 720200）
• P32ダイス用QuickChangeツール付きツールベース、18スロット（部品番号 720198）
• P32ダイス用QuickChangeツール付きツールベース、140ダイス用8スロット／32ダイス用6スロット（部品番号 719124）
• QuickChangeツール用ツールラック（部品番号 692740）
• 32シリーズダイス用QuickChangeツール（部品番号 701049）

オプション（SCC）

• フットペダル（部品番号 691563）
• ミラー（部品番号 720200）
• 機械式バックストップ装置（部品番号 720194）
• 電気式バックストップ装置（部品番号 720195）
• P32ダイス用QuickChangeツール付きツールベース、18スロット（部品番号 720198）
• P32ダイス用QuickChangeツール付きツールベース、140ダイス用8スロット／32ダイス用6スロット（部品番号 719124）
• QuickChangeツール用ツールラック（部品番号 692740）
• 32シリーズダイス用QuickChangeツール（部品番号 701049）

技術仕様
最大圧着径（標準ダイス）：124 mm / 4.88 in
マスターダイス使用時 最大圧着径：150 mm / 5.9 in
最大圧着力：2600 kN（260 トン）
ダイスなし最大開口：204 mm；ダイス装着時追加開口：+64 mm
ダイスシリーズ：32 / 140
マスターダイス D/L：140 / 120 mm（5.52–4.73 in）
モーター出力：4.0 kW / 5.5 HP
油タンク容量：80 l
サイクル時間（理論、10 mm）：5.8 s
寸法（L x W x H）：865 x 553 x 871 mm（34.1 x 21.8 x 34.3 in）
重量：298 kg / 656 lbs
備考：特殊ダイスにより圧着範囲を拡大可能。最大開口はダイスの総移動量で、使用するダイスの最小圧着径に加算してください。

140シリーズ ダイスセット

• 18860/84/110 — D 84 mm、L 110 mm — 範囲 84.0–92.0 mm
• 18860/92/110 — D 92 mm、L 110 mm — 範囲 92.0–100.0 mm
• 18860/100/110 — D 100 mm、L 110 mm — 範囲 100.0–108.0 mm
• 18860/108/110 — D 108 mm、L 110 mm — 範囲 108.0–116.0 mm
• 18860/116/110 — D 116 mm、L 110 mm — 範囲 116.0–124.0 mm

32シリーズ ダイスセット

• 18506/10 — D 10 mm、L 55 mm — 範囲 10.0–12.0 mm
• 18506/12 — D 12 mm、L 55 mm — 範囲 12.0–14.0 mm
• 18506/14 — D 14 mm、L 55 mm — 範囲 14.0–16.0 mm
• 18506/16 — D 16 mm、L 55 mm — 範囲 16.0–19.0 mm
• 18212/19 — D 19 mm、L 55 mm — 範囲 19.0–22.0 mm
• 18506/22 — D 22 mm、L 70 mm — 範囲 22.0–26.0 mm
• 18506/26 — D 26 mm、L 70 mm — 範囲 26.0–30.0 mm
• 18506/30 — D 30 mm、L 70 mm — 範囲 30.0–34.0 mm
• 18506/34 — D 34 mm、L 75 mm — 範囲 34.0–39.0 mm
• 18506/39 — D 39 mm、L 75 mm — 範囲 39.0–45.0 mm
• 18506/45 — D 45 mm、L 90 mm — 範囲 45.0–51.0 mm
• 18506/51 — D 51 mm、L 90 mm — 範囲 51.0–57.0 mm
• 18506/57 — D 57 mm、L 100 mm — 範囲 57.0–63.0 mm
• 18506/63/110 — D 63 mm、L 110 mm — 範囲 63.0–69.0 mm
• 18506/69/110 — D 69 mm、L 110 mm — 範囲 69.0–75.0 mm
• 18506/74/110 — D 74 mm、L 110 mm — 範囲 74.0–80.0 mm
• 18506/78/110 — D 78 mm、L 110 mm — 範囲 78.0–87.0 mm

技術仕様

• モデル：P60
• ブランド：Finn-Power
• 最大圧着径（標準ダイス）：124 mm / 4.88 in
• マスターダイス使用時 最大圧着径：150 mm / 5.9 in
• 最大圧着力：2600 kN（260 トン）
• ダイスなし最大開口：204 mm；追加開口：+64 mm
• ダイスシリーズ：32 / 140
• マスターダイス寸法（D/L）：140 / 120 mm（5.52–4.73 in）
• モーター出力：4.0 kW / 5.5 HP
• 油タンク容量：80 l
• サイクル時間（理論、10 mm）：5.8 s
• 寸法（L x W x H）：865 x 553 x 871 mm
• 重量：298 kg / 656 lbs
