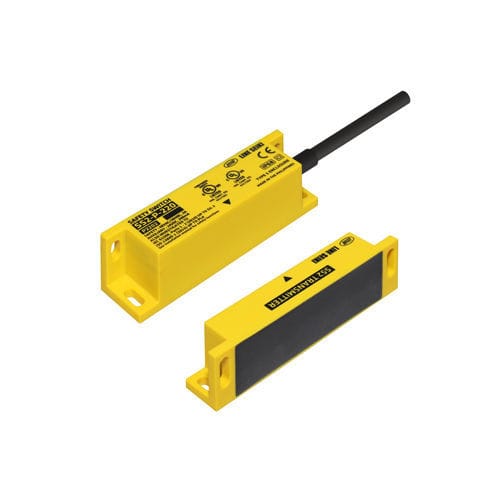

セキュリティスイッチ SS2-P-3 series

多極防水・防塵性能IP68

非接触安全スイッチ - プラスチック - スタンドアロン - 条件に応じて安全リレーと組み合わせ可能 特徴 - スタンドアロンアプリケーションでのISO 13849-1に基づくPLd - 2つのチャネル間のクロスモニタリング モデル - SS2-P-310: リレー、N.O.コンタクト x 1、N.C.コンタクト x 1、N.C.(SSR出力) x 1、ポリアミド66 (PA66) - SS2-P-320: リレー、N.O.コンタクト x 1、N.C.コンタクト x 1、N.C.(PNPオープンコレクタ出力) x 1、ポリアミド66 (PA66) - SS2-P-330: リレー、N.O.コンタクト x 1、N.C.コンタクト x 1、N.C.(NPNオープンコレクタ出力) x 1、ポリアミド66 (PA66) 仕様 - 電源電圧: DC24V (-15%/+10%) - 動作距離: 定格動作距離: 12mm、スイッチON保証距離: 10mm、スイッチOFF保証距離: 15mm、ヒステリシス: 2mm、繰り返し精度: 100年 - 準拠規格: ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-2, CE, RoHS モデル - SS2-P-310 - SS2-P-320 - SS2-P-330 安全出力 - N.O.コンタクト x 1 N.C.コンタクト x 1 (AC48V 2A (AC一般使用) / DC30V 2A (DC抵抗) / DC5V 10mA 最小) 補助出力 (x1) - N.C. x 1 (SSR出力) - N.C. x 1 (PNPオープンコレクタ出力) - N.C. x 1 (NPNオープンコレクタ出力) - DC24V 200mA 最大 コンタクト構成 - 動作電流: 60mA, 215mA, 60mA - 安全リレーユニット: 1 N.O. + 1 N.C.入力を受け取る安全リレーユニットと使用可能 / Line SeikiのSM1-301とは使用不可 寸法 - 送信ユニット: 92 x 25 x 17 mm - 受信ユニット: 92 x 25 x 24.5 mm 重量 - 送信ユニット: 80g - 受信ユニット (ケーブル含む): 230g 保護等級 - IP68 PL - PLd (Cat.3), SIL2: スタンドアロン (1安全スイッチ) - パフォーマンスレベルはシステム全体の評価に依存: リレーユニットと組み合わせ (1 N.O. + 1 N.C.) ビデオ: 高耐久性と優れた安全性能を備えた非接触安全ドアスイッチ ダウンロード: カタログはEN、北米、KO、ZH-CN、ZH-TW、DE、FR、ESで利用可能。 主な技術仕様: - 電源電圧: DC24V (-15%/+10%) - 動作距離: 12mm (定格)、ON: 10mm、OFF: 15mm、ヒステリシス: 2mm、繰り返し精度: 100年 - 準拠規格: ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL, CSA, CE, RoHS - 寸法: 送信機 92x25x17mm、受信機 92x25x24.5mm - 重量: 送信機 80g、受信機 230g (ケーブル付き)
