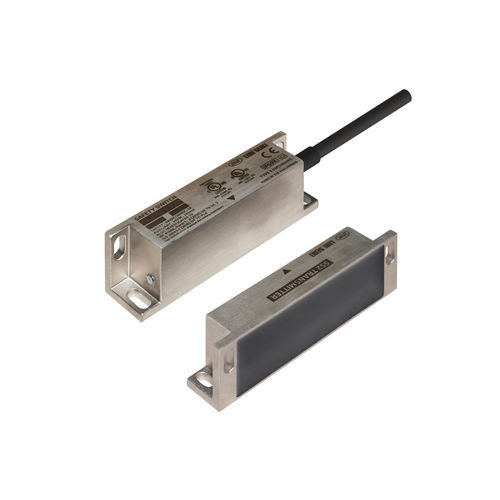

セキュリティスイッチ SS2-OX-3 series

多極IP69KIEC

無接点安全スイッチステンレススタンドアロン安全リレー条件ごとに組み合わせ可能特長ISO 13849-1に準拠したスタンドアロンアプリケーションでPLdを実現2チャンネル間のクロスモニタリング堅牢なステンレススチール製ハウジング機種安全出力補助出力筐体材質SS2-OX-310リレーN.O.接点×1N.C.接点×1N.C.(SSR出力)×1SUS316L(SCS16)SS2-OX-320N.C.(P.)×1に相当します。O.接点×1N.C.接点×1N.C.(SSR出力)×1SUS316L(SCS16)と同等SS2-OX-320N.C.(PNPオープンコレクタ出力)×1SS2-OX-330N.C.(NPNオープンコレクタ出力)×1仕様電源電圧DC24V(-15%/+10%)動作距離定格動作距離:12mmスイッチON保証距離:10mmスイッチOFF保証距離:15mmヒステリシス:2mm繰り返し精度：＜5％安全出力保護内蔵ヒューズ2A動作温度-25～＋60℃タイプコーディングレベル（ISO 14119）4 / LowMTTFd＞100年準拠規格ISO 13849-1、ISO 14119、IEC 60204-1、IEC 61508-1、IEC 61508-2、IEC 62061、IEC 60947-5-3、UL 60947-1、UL 60947-5-2、CSA C22.2 No.60947-1、CSA C22.2 No.60947-5-2、CE、RoHSD詳細機種仕様機種SS2-OX-310SS2-OX-320SS2-OX-330安全出力N.O.接点×1N.C.接点×1(AC48V 2A(AC一般用)/DC30V 2A(DC抵抗用)/DC5V 10mA以下)補助出力×1(N.C.×1(SSR出力)N.C.×1(PNPオープンコレクタ出力)N.C.×1(NPNオープンコレクタ出力)DC24V 200mA Max.接点構成動作電流60mA215mA60mセーフティリレーユニットN.O.×1+N.C.×1入力のセーフティリレーユニットに使用可能/ライン精機のSM1-301には使用できません外形寸法送信ユニット：92×29×18mm受信ユニット：92×29×24mm外形寸法重量送信ユニット：190g受信ユニット（ケーブル含む）：370g保護等級IP69KPLPLd（Cat.3）、SIL2：スタンドアロン（安全スイッチ1個）性能レベルはシステム全体の評価によるリレーユニット(N.O.×1+N.C.×1)との組み合わせ技術仕様/特長非接触式セーフティインターロックドアスイッチPLd（ISO13849-1準拠）スタンドアロン用途2チャンネル間クロスモニタ堅牢なステンレス製ハウジング（SUS316L（SCS16）相当）リレーセーフティ出力：N.O.接点×1、N.C.接点×1補助出力：機種によりSSR、PNP、NPNオープンコレクタ出力電源：DC24V(-15%/+10%)動作温度:-25～+60°保護等級:IP69KISO規格準拠IP69KISO13849-1、ISO14119、IEC60204-1、IEC61508-1/2、IEC62061、IEC60947-5-3、UL、CSA、CE、RoHSMTTFdに準拠：>100年以上寸法トランスミッター92 x 29 x 18 mm、レシーバー92 x 29 x 24 mm重量：トランスミッター190g、レシーバー（ケーブル付き）370g
