圧縮空気巻き上げ装置 PV-A series

空気圧式単柱シリンダー

概要

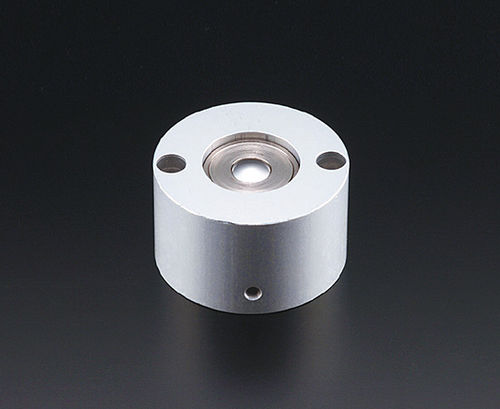

PV-Aシリーズは、内蔵エアシリンダを持つ1ピストンユニット（または連結ユニット）で駆動する圧縮空気作動のPlaneveyorリフターです。テーブルからワークを持ち上げ、球状ボールでワークを支持して360°任意方向の移動を可能にします。上方向・下方向の調整に対応し、単体使用または連結使用が可能です。

単体・連結使用タイプ

• 単体使用：単一ピストンユニットモデル（例：PV50A、PV120A）。
• 連結使用：複数ユニットを接続して長さやボール数を増やし荷重分散を実現。

型式と用途
Planeveyorリフターは、内蔵シリンダでワークを持ち上げた後に自由方向でのポジショニングを可能にし、省力化に寄与します。ワーク固定具やマシンテーブルに合わせて角溝型（スクエア）とT溝型を用意し、接続型は多様な設置位置に対応します。

• 角溝型：ワークサイズ・重量に応じた豊富なラインナップ。
• T溝型：既存のT溝（例：プレス機）に適合。
• 単体/連結：下降時はリフター本体にワークを着座可能；連結ユニットで大型ワークを移動可能。

使用上の注意 / 推奨回路
エアでボールを上げ（リフト）、空気を抜くとワークは自重で下降します。下降は3方弁等でシリンダ内のエアを抜いて行います。強制下降が必要な場合は真空発生器を使用します。リフト・制御下降・強制下降要件に応じて空気回路を設計してください。

代表的なPV-Aモデル（抜粋データ）
例：PV50A — 1ピストン（供給空気）；0.4–0.6MPaで上向き力約608N（0.4MPa）〜921N（0.6MPa）；重量375g；主球 SUJ2；支持カップ SCM415；本体 Al；使用方向：上・下。PV120A — 1ピストン；上向き力約1205N（0.4MPa）〜1754N（0.6MPa）；重量912g；材料は同等。

PVL-T（T溝型）— 代表データ

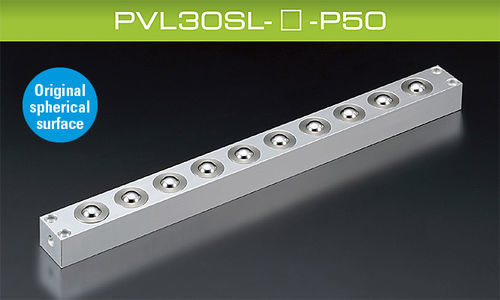

例：PVL13T-● — 1ピストン；上向き力 約137N（0.4MPa）/176N（0.5MPa）/216N（0.6MPa）；主球 SUJ2；支持カップ SCM415；本体 Al；使用 上・下。PVL20T-● — 上向き力 約176N / 225N / 274N（0.4/0.5/0.6MPa）。PVLは長さとボール数を変えてボール当たりの荷重を設定可能です。

PVDL（油圧作動 Planeveyorリフター）— 概要
PVDLは油圧による押し上げ力とPlaneveyorの自由方向ポジショニングを組み合わせたリフターです。代表例（PVDL50）では許容圧力、油圧時の上向き力、短いストローク（例：3mm程度）、油量および推奨作動油（ISO VG32）が仕様に示されています。フル長・複数ユニット構成が選択可能です。

その他の製品バリエーションと特徴

• PVLR ローラーリフター：ローラー移動機能を持ちつつPlaneveyorの位置決めを保持。
• バリエーション：角溝、T溝、スプリングクッション、排粉、クリーンルーム対応、カスタム長など。
• 材料：主球 SUJ2、支持カップ SCM415、筐体は一般的にアルミ（Al）；特定モデルで鋼・ステンレス・樹脂オプションあり。

図面 / CAD
各モデルの3D-CADおよびPDF図面ファイルを用意しています。モデル別のCAD/PDFは個別に提供可能です。

特性 / 技術仕様

• 作動媒体：圧縮空気（PV-A、PVL）または油圧油（PVDL）。
• 推奨空気圧（PV-A / PVL）：0.4–0.6 MPa；空気タイプの耐圧は概ね0.9 MPa。
• 上向き力：モデル依存（例：PV50A 最大約[email protected]、PV120A 最大約[email protected]）。
• 主球材質：SUJ2；支持カップ：SCM415；本体材質：通常アルミ。
• 揚力方式：ピストンでボールを上げてワークを支持し、リフト中に360°自由方向移動を可能にする方式。
• PVL：T溝取付けで長さカスタム可能；取っ手や特注長さのオプションあり。
• PVDL油圧：高い押上げ力を有するがストロークは小さい（例：PVDL50 約3mm）；作動油種と圧力上限はモデル仕様に従う；温度範囲はモデルデータ参照。
• 構成：単体、連結、ローラーリフター、排粉、クリーンルーム対応など用途に応じた構成。
