屋内用アイソレーター PS

概要
Planeveyorの免震製品は、滑動、摩擦制御、クロスローラーによる復元の原理を用いて、建物や設備の隔震を実現します。AtecはPS、PIU、PFC、CRXの4つのコンセプトを提供し、地盤の揺れを構造に伝えにくくする設計を行っています。適用例は住宅、集合住宅、オフィス、病院、官公庁、学校、家具・設備の隔震などです。

主要技術 / 材料

• 材料：鋼、ステンレス、樹脂
• 適合：RoHS
• 知的財産：該当箇所は特許を保有

隔震の原理
Planeveyorは地盤と建物、あるいは建物と設備の間に隔震層を設け、地震動の直接伝達を抑制します。運動を分離することで建物自体の揺れを低減し、家具の転倒や内部損傷のリスクを抑え、通常の生活や業務の早期回復を支援します。

従来設計との違い（耐震性）
従来の耐震設計は剛性を高め金物で荷重を伝達する方式が主流です。一方でPlaneveyorは支持面での分離とエネルギー散逸により、上階への振動伝達や二次被害（物品落下、ガラス破損等）のリスクを低減します。

PS（Plane Slider）シリーズ

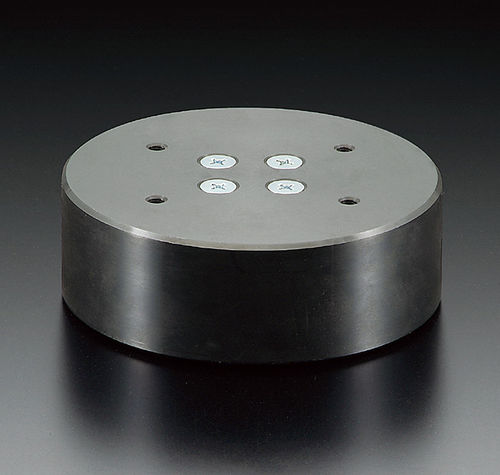

PSは複数の荷重支持用ボールと滑動機構で重荷重を支持し、基礎と建物の相対運動を許容します。底部のボールとゴムにより伝達振動を低減します。ボール落下防止用の予防カバーを装備（使用時はカバーを外してください）。

PSシリーズ — 推奨耐荷重

• PS-50：49 kN（5 tf）
• PS-80：78.4 kN（8 tf）

PIU（Planeveyor Isolator Unit）シリーズ
PIUは家具や設備向けの固定具です。下部が地震面に同期し、ユニットが滑走して短時間・長時間の揺れを吸収します。長時間の大きな揺れではPIUが滑りエネルギーを吸収します。

PIUシリーズ — 推奨耐荷重

• PIU-3：2,940 N（300 kgf）

PFC（Plane Friction Control）シリーズ
PFCはPlaneveyorの摩擦抵抗を自由に制御し、転がりを抑えて揺れを吸収するユニットです。ボール走行面には鉄などの硬質材料を使用します。

PFCシリーズ — 推奨耐荷重

• PFC-5：4,900 N（500 kgf）

CRX（Cross Roller Unit）シリーズ
CRXは上下の二段（X軸・Y軸）でクロスローラーを走行させ、ローラーの回転により地震振動を緩和し、揺れ後に位置を復元します。

CRXシリーズ — 推奨耐荷重

• CRX：39.2 kN（4 tf）

特長 / 技術仕様

• 製品群：Seismic Isolation Planeveyor（PS、PIU、PFC、CRXシリーズ）
• 主な機能：滑動、摩擦制御、クロスローラーによる隔震
• 用途：住宅、オフィス、公共施設、病院、学校、家具・設備の隔震
• 材料：鋼、ステンレス、樹脂
• 適合：RoHS
• 代表モデルと推奨耐荷重：PS-50（49 kN / 5 tf）、PS-80（78.4 kN / 8 tf）、PIU-3（2,940 N / 300 kgf）、PFC-5（4,900 N / 500 kgf）、CRX（39.2 kN / 4 tf）
• 設計上の注意：PSは複数ボールと滑動を利用；PIUは短期・長期の揺れを吸収する滑走；PFCは摩擦調整が可能；CRXはクロスローラーで復元
