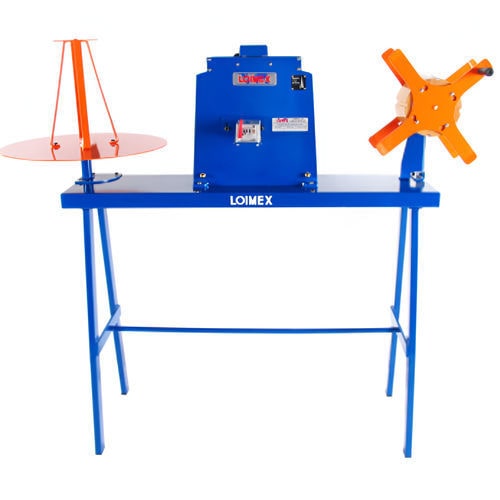

手動式巻取装置 D11H/P

ケーブルコイル測長装置付き

ケーブルなどの柔軟な素材を測定し、巻き取るための機械です。 用途 Φ5～Φ16のフレキシブルケーブル、コード類に。 巻出し、巻取りの最大能力はそれぞれ30kg、15kgです。 ベースフレーム 1,060x250のスチール製ベースフレームで、測定装置H11と巻出装置A20、巻取装置R20から構成されています。 測定装置 H11 軽合金製のハウジングと圧力スターラップ。スチール製測定輪、円周20cm、表面にローレット加工。 測定結果を連続的に表示するローラーカウンター、黒地に高さ4 mmの白色数字。測定範囲999,99メートル。 圧力レバーによるゼロ調整。 A20 サポートプレート 500 mm Ø、コーン 60:200 mm Ø、高さ 350 mm、取り外し可能なロックプレート付き。ベースプレートには4つの固定穴、サポートベース付き。 WINDING DEVICE R20 ベアリングブロック、木製コーン60:200 mm Ø、高さ350 mm、ケーブルコイル結束用4溝付き。フロントロッククロスは簡単に取り外すことができます。 最大荷重15 kg。 オプション D11hを脚付きで注文することができます。 ケーブル径：5～16mm カウンター容量:999,99メートル 精度：約+-0.5 スチールケーブル:オプション 寸法:1.450x500x1.250 mm
