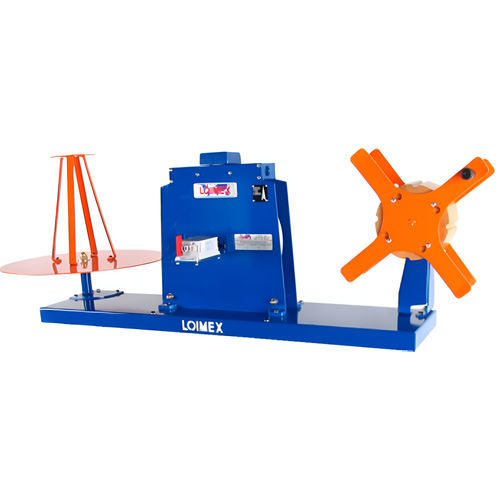

手動式巻取装置 D16H

ケーブルコイル測長装置付き

ケーブルなどの柔軟な素材を測定し、巻き取るための機械です。 用途 Φ1～Φ16のフレキシブルケーブル、コード類に。 巻出し、巻取りの最大能力はそれぞれ30kg、15kgです。 ベースフレーム 1,060x250のスチール製ベースフレームで、ケーブル測定装置M20と巻出装置A20、巻取装置R20から構成されています。 ケーブル測定器 M20 スチール製ハウジング、軽金属製測定ホイール（外周1,000 mm）、ボールベアリング。 被測定物の接線方向通過を可能にする円錐形入口付き通過ガイド。 ダブルスプリングトラクション付きプレッシャーローラー、硬質ゴムで覆われたスチール製（タイプM20/Sは特殊スチール製）、保護カバー付きベアリング、ラック＆ピニオン機構を介してレバーで作動します。 黒地に白の数字でメートルとセンチメートルを7mm単位で連続表示するカウント機構。9,999.99メートルまで測定可能、白抜き数字でセンチメートル単位に細分化。 ゼロリセット用レバー。 A20 500 mm 径のサポートプレート、コーン60:200 mm 径、高さ350 mm、取り外し可能なロックプレート付き。ベースプレートには固定用穴が4つ、サポートベース付き。 WINDING DEVICE R20 ベアリングブロック、木製コーン60:200 mm Ø、高さ350 mm、ケーブルコイル結束用4溝付き。フロントロッククロスは簡単に取り外すことができます。 最大荷重15 kg。 オプション D16hを脚付きでご注文いただけます。 ケーブル径：1 a 16 mm カウンター容量：9.999,99 mts 精度約：+-0.2 スチールケーブル：オプション 寸法 : 1.450x650x470 mm
