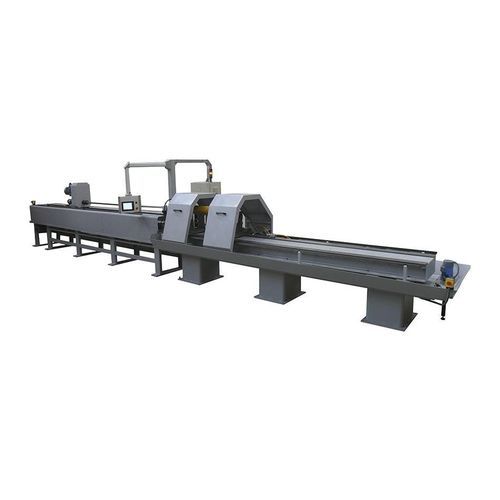

ホーンは、ホーニング部とワーク保持部の2つに分かれています。ホーニング部
セクションは溶接された構造管から作られており、剛性に優れている。この部分の上部には
この部分の上部には、ホーニングヘッドを支えるベースと、ホーニングヘッドを前後させる変位ガイドがある。
を前後に移動させる変位ガイドがある。
ホーンヘッドのインライン移動は電子的に駆動されます。ホーンヘッドの回転は
ホーンヘッドが1.58"~32 "のホーニング範囲をカバーします。R.P.M
の変更は手動で行います。ホーンヘッドの拡張は、モーターと減速機により電子的に行われます、
制御盤から直接操作します。安定台は2台あり、1台はテーブル端に固定式、
もうひとつはワークピースを支えるための可動式です。
コントロール・ボックスはマシンの中央にあり、その高さと向きのおかげでアクセスしやすい。
アクセスしやすくなっている。本機は、自動プリセット・タイマー・サイクルで作動する。フィルター、ホーニングオイルを標準装備。
特徴
簡単で素早いセットアップと操作
タッチスクリーン操作パネル
軸ストロークと速度をパネルから調節
高速テーパー補正
低騒音ホーニング盤
高軸トルク・高回転トルクで時間短縮
高精度電気機械式拡張システム
ドライバー制御
簡単なチューブクランプ装置
技術仕様
テーブルの最大許容重量
10,000ポンド
ホーンヘッド回転数
35 - 210 r.p.m.
可変駆動速度
毎分18フィート~98フィート
ドライブモーター
5馬力
回転モーター
5馬力
拡張モーター
1馬力
ポンプモーター
3/4馬力
---
