ホーニング盤

外部の直径: 270 mm

... 製品概要
260HMSはシングルスピンドル構成で、B軸を内蔵し、テールストックを備えたワイドワークスペースのギヤホーニング機です。シャフト、大径・高重量ワークから小型で複雑な部品まで幅広いホーニング要求に対応します。

主な利点

• シングルスピンドル設計により多用途なホーニング作業が可能
• 加工中の歯面修正や中心オフセットの補正が可能なB軸を内蔵
• 長尺・重量物ワークを支えるテールストックを装備
• シャフト、大径ワーク、小型複雑部品に対応する広い作業空間
• 同一ワークで2つのギヤを一回のセットアップで仕上げるCombi

内径: 38 mm - 610 mm
外部の直径: 610, 660 mm

... 幅広い部品の生産を目指す企業にとって、最大限の柔軟性、価値、使いやすさ OTWは機械を売るのではなく、ソリューションを売るのです。高度なホーニング加工アプリケーションの知識とエンジニアリングの専門知識により、OTWは水平管ホーニング盤のラインアップを一新し、生産工程の簡素化、システム監視の改善、パワー、精度、再現性、フィードバックの向上を実現する技術を提供します。 このフレキシブルなホーニングシステムは、オペレータの利便性と迅速な段取り替えを向上させ、ホーニング加工能力と生産性を向上させる豊富な標準機能とオプションを備えています。バーサホーン横形ホーニング盤は、油圧修理、インジェクションバレル、メーターランなどに最適です。 標準機能 プログラム可能な自動工具拡張システム ユニバーサルチェーン式固定システム ツールサポートレスト 1.直径25 ...

... ラップマスター・ウォルターズは、あらゆるワークピースの高精度表面加工に対応する高精度工作機械とシステムのリーディングサプライヤーです。技術的リーダーとして、また革新的な推進力として、表面品質、平行度、平坦度、精度に対する高い要求が技術的・経済的に満たされなければならないあらゆる場所で、当社は求められています。私たちは、高精度加工両面ホーニング盤のユニークで包括的な製品群により、この目標を達成します。 ピーター・ウォルターズAC microLine®シリーズの高生産性両面ホーニング盤は、最先端の設計とコンセプトを備えています。主要コンポーネントのモジュラーシステムと、最新の制御・駆動・測定技術の精度は、プロセスの信頼性を高め、操作をシンプルにします。簡単に取り外し可能な機械ライニングと完全に覆われたプロセスエリアは、最高のアクセス性と産業上の安全性を提供します。自動ローディングとアンローディングのために、上部ホイールはスイングアウトすることができます。耐久性、信頼性、低所有コスト、多様なアプリケーション、自動化ソリューション ...

内径: 25 mm - 1,000 mm
外部の直径: 550 mm

... DDHシリーズは、電子制御によるメカニカルエキスパンドモードを採用した半自動ホーニング盤の一つです。サーボモータの高い動作精度により、精密な拡張制御が可能です。 加工径は25～1,000mm、ストローク長は1,000～10,000mmです。 技術情報 作業領域 25 mmから1000 mmまで エンジンストローク 4.2 kW, ストローク速度: 1-40 m/min 電気制御システム シーメンスS7シリーズPLC制御システム ワーク固定 1.標準Vクランプ 3.チェーンバイス スピンドル 1.モーター出力：5.5 ...

外部の直径: 300 mm

... 製品概要
Y4830は、高精度なCNC内歯ホーニング機で、研削ホイールとヘリカルな噛み合いを用いて焼入れ内歯の仕上げ加工を行います。工程は材料の硬度を損なうことなく表面仕上げとプロファイル精度を向上させます。自動車用トランスミッションや精密機械分野で広く採用されており、低騒音、歯車の寿命延長、優れた寸法安定性を実現します。

主な特長

• ヘリカル噛み合い技術：均一な圧力を確保し、安定した表面仕上げを実現します。
• CNC適応送り制御：一定の接触力を維持し、プロファイル精度を向上させます。
• プロファイル補正内蔵：熱処理後の歪みを補正します。
• 自動化対応：ロボット搭載やスマート生産ラインへの統合に対応します。
• コンパクトかつ剛性の高い構造：振動耐性があり、長期にわたる精度安定性を確保します。

• 作業領域を清潔に保ち、作業者の安全を確保するための完全密閉保護カバー。
• 部品寿命を延ばし、メンテナンスを低減する自動潤滑システム。
• 操作を簡素化し精度を向上させるタッチスクリーンCNCコントロール。
• 高効率・低振動のホーニングを実現するヘリカル噛み合い機構。

• クライアント：自動車用トランスミッションメーカー（例：韓国）。
• 用途：デュアルクラッチトランスミッション用焼入れ内歯のホーニング。
• 構成：改良型研削ホイール、クーラントろ過システム、2軸自動化を備えたY4830。
• 結果：ホーニング精度

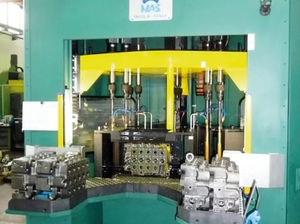

... MAS Srlはイモラに位置し、精密機械加工工程の信頼できるパートナーです。以下のセクションでは、私たちの強みと提供するサービスの品質についてご覧いただけます。 MASホーニングシステムは以下のことが可能です： - 鋳鉄、処理鋼、未処理鋼、ステンレス鋼、焼結金属、アルミニウム、カーボンファイバー、軽合金、メタルフェライト、セラミックの加工； - あらゆるタイプの穴加工（貫通穴、ダミー穴、座付き穴、スプライン穴）直径は4～60mm、長さは400mmまで可能。 モノブロック焼結ダイヤモンドとメタルボンドホーニングシステム、およびフローティングまたはリジッドアジャストロッドに取り付けた新しい超高性能MBの使用により、工程を確認することなく最大100万個の穴加工が可能です。使用分野 冷蔵庫コンプレッサー 自動車 油圧 ギア 航空宇宙 MASのプログレッシブホーニング盤は、中型部品から大型部品までの精密機械加工において、最高の接合精度と仕上げ精度を保証します。 ワークロックシステム、スピンドル、工具調整用フローティングロッドを装備し、あらゆるサイズのCNCおよびPLCを管理することができます。MASマシンは、真円度、円筒度、テーパー度、真直度、粗さにおいて優れた結果をもたらし、すべてのボアを1つの仕上げサイズに仕上げます。ホーニング盤には、オイルろ過装置と冷却装置が装備されています。 ...

... 技術仕様： ホーニング範囲 Ø 1,5-40ミリメートル スピンドル速度 310-1 '860 RPM 統合ホーニングオイルコンテナ15リットルポンプ サポートバーとクランプグリップと ストップストップストップフットスイッチ 重量〜 135キロの 寸法 1' 100 × 900 × 620ミリメートル 半自動 拡張ユニットAR 340 ：1 〜 120 秒 / 0 ,01ミリメートルの間で調整可能 ドウェル 0 〜 30 秒の間で調整可能な 所望の直径に達すると自動的に停止 サイクル終了時に開始直径への自動復帰 1 ...

内径: 4 mm - 50 mm

... スペシフィケーション 高精度CNC縦型ホーニングマシン ボアジアンメーター - 04 ~050mm 紡錘率 100~ 2000r/min ...

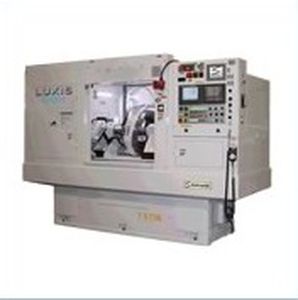

... ＣＮＣギヤホーニング盤 SEIWA-LUXIS GH254 加工ワークの最大外径（mm）250 砥石最大径×幅（mm）400×90 テーブルストローク（mm）R200/L200 砥石回転数（min-1）30～1,000 砥石ヘッドスイベル角度（deg）+30°,-25° 所要床面積（mm）W2,900×D2,190×H2,920 機械重量（kg）7,500 ...

... バーンズ・ホーニング・フィニッシング・システムズは、1907年にバーンズ・ドリル社として設立され、その間に最初のオールギア式ボール盤の製造を開始しました。それ以来、バーンズ・ホーニング・フィニッシング・システムズは、製造業が製品の性能、品質、コストを改善するための革新的な新技術とプロセスを開発する世界的リーダーとして認められています。バーンズの初期のホーニング盤は、自動車用シリンダーボアの仕上げ加工において、ホーニング加工を実用的かつ効率的な手段とした最初の製品であった。その後、生産性の向上とともに、スピード、精度、効率といったニーズが高まり、バーンズはそのニーズに応えてきました。 バーンズは、革新的なホーニングと内径仕上げの技術とプロセスの開発において、世界のリーダーとみなされています。ホーニングと内径仕上げの要求が進化するにつれ、バーンズは、マルチスピンドル機、自動ワークロード/アンロードおよび搬送、自動工具交換装置、インプロセス部品測定、サーボモーター制御ホーニングストーン拡張システム、シングルパスボア仕上げなどの新製品やイノベーションを数多く発表しました。この長いイノベーションの歴史は、新世代の機械、工具、治具、研磨剤を生み出し、わずか10年前には想像もできなかったホーニングと内径仕上げ精度、表面仕上げ、生産性および効率の向上を実現させたことに結実しています。 ホーニング加工は、チューブやシリンダーボアの内径に最終的なサイジングを行い、希望する仕上げパターンを形成する工程です。仕上げ加工は、適切な粒度とグレードの砥石を加工面に押し当てることによって行われます。 ...

内径: 50 mm - 559 mm
外部の直径: 610 mm

... OTWは、さまざまな部品を加工する企業にとって、最大限の柔軟性、価値、使いやすさを提供するために、横形チューブホーニング盤VersaHoneを設計・製造しました。このフレキシブルなホーニングシステムは、作業者の利便性と迅速な段取り替えを向上させ、ホーニング加工能力と生産性を向上させる豊富な標準機能とオプションを備えています。バーサホーン横形ホーニング盤は、油圧修理、インジェクションバレル、メーターランなどに最適です。 標準機能 プログラム可能な自動工具拡張システム ユニバーサルチェーン式固定システム ツールサポートレスト 1.25" ...

... 水平ホーニング盤LYORは、その剛性とパワーが特徴です。 油圧シリンダーがホーニングヘッドの動きを制御。 ベクトルインバータ制御の三相電動モータがスピンドルの回転を制御する。 駆動伝達はギアボックスで行われ、ギアは焼き入れ研磨され、高トルクと切り屑排出を実現。 プログラミングは、タッチスクリーンで簡単に行えます。 すべての作業データを視覚化することで、オペレーターは作業サイクルに立ち会うことができます。 ライアーM チューブはプリズムにクランプされます。油圧式ホーニングヘッドは、部品内で回転します。 ライアーS ...

内径: 45 mm - 105 mm

... 最新のパワートレインホーンマシンシステムは、確立されたすべてのホーニング工程に使用することができます。従来のホーニング加工に加えて、フォームホーニングのような革新的な加工も可能です。高い移動速度と切削速度、そして最適化されたプロセスにより、生産性が大幅に向上します。 独立した機械としても、連動した生産ラインとしても、モジュールコンセプトは最新の製造ソリューションの構成に最大限の柔軟性を与え、最適化されたフットプリントを誇ります。標準的な機能アセンブリとお客様独自のソリューションを組み合わせることで、最適な結果を得ることができます。強力なストロークドライブとスピンドルドライブを備えたコンパクトなPTスピンドルユニットは、効率と品質を兼ね備えています。直径68mmから105mmの範囲で、幅広い用途に対応します。 みらいにそなえる 強力なストロークと効率的なダイレクトスピンドルドライブを備えたコンパクトなホーニングユニットは、高い柔軟性を備えています。直径68mmから105mmまでの幅広い用途に対応できるよう、さまざまなサイズを用意しています。 力測定機能付き電気機械式デリバリーユニット（EMZ-F）は、高いプロセス信頼性をもって、希望通りの結果を得ることを保証します。 高速で効率的な工具交換システムは、工具交換時間が非常に短く、さまざまな部品タイプや摩耗やプロセス関連の変更に対応する最適なソリューションを提供します。 インラインブロック、Vブロック、メインベアリングボアなど、あらゆるタイプの自動車用クランクケースに最適な加工が可能です。 洗練された技術 独立した可動式ホーニングスピンドル 剛性スピンドルベアリング（ポジションホーニング用など） ...

... フレキシグラインドは、最小限の労力とコストで包丁を正しい角度に研ぐホーニングマシンです。スライスナイフ、クロスカットナイフ、サーキュラーナイフなど、さまざまなナイフを研ぐことができます。 特徴 - 最小の労力とコストで正しい角度に研ぎます。 - スライスナイフ、クロスカットナイフ、サーキュラーナイフを幅広く研ぎます。 ...

... 従来のホーニング加工と仕上げ加工の経験を生かし、PCIマシニングは標準的なシングルスピンドルまたはデュアルスピンドルの横形マシニングセンターでホーニング加工ソリューションを提供します。 ...

... 2MK型CNCホーニング盤は、自動車のコネクティングロッド、小型ギヤ、オイルポンプ、オイルノズル、オイルシリンダーなどの部品のホーニング加工に適しています。主軸、主軸往復動、ホーニングヘッドはサーボモータで駆動します。2MK制御システムは、産業用制御機械とサーボモータで駆動することができる。 CNCホーニング盤2MKは、モジュラー設計を採用している。ベースは鋳鉄鋳造構造を採用し、部品を吸収、減衰、支持する機能がある。独立した垂直コラムと主軸部品は、ユーザーの要求に応じて、シングルスピンドルまたはダブルスピンドル構造を構成することができる。主軸は主軸サーボモーターまたはサーボモーターで回転し、主軸はサーボモーターで往復運動し、砂を膨張させ、定量送りを実現する。主軸回転と主軸往復運動は、モーション制御システムまたは工業制御システム制御駆動システムにより、主軸補間運動を実現し、砂棒の膨張を制御し、ワーク内孔のホーニング加工を実現する。 ...

内径: 63 mm - 450 mm
外部の直径: 530 mm

... LS Industries VHX バーチカルホーンでシリンダを高速にホーニングします。LS-VHXは小型でコンパクト、しかもパワフルです。パーツを希望の仕上げに素早くホーニングし、ホーニング加工コストを大幅に削減します。操作は簡単ですが、さまざまな用途に対応できる十分な制御性を備えています。 特長 操作パネルからストローク以外のパラメータを変更できる特殊設計。 シリンダーライナーと油圧シリンダーのセットアップとクランプが容易 ホーニング直径範囲20.875″、長さ78.75″まで。この機械は、比類のない能力を備えたお買い得な機械です。 ポテンショメーターで軸方向速度を変更 ストローク調整用キャッチャー目盛付計算尺 技術仕様 最大ストローク 78.75インチ（2000mm） 直径範囲 2.48～17.75インチ（63～450mm） 最大ピース径 20.87インチ（530mm） 軸速度 13-72 ...
