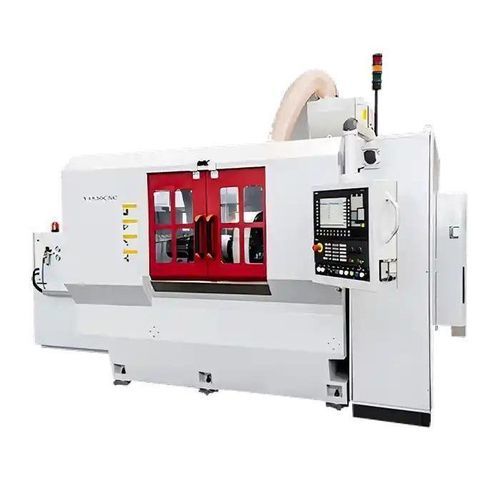

仕上げホーニング盤 Y4830

CNC自動協力ロボット付き

製品概要
Y4830は、高精度なCNC内歯ホーニング機で、研削ホイールとヘリカルな噛み合いを用いて焼入れ内歯の仕上げ加工を行います。工程は材料の硬度を損なうことなく表面仕上げとプロファイル精度を向上させます。自動車用トランスミッションや精密機械分野で広く採用されており、低騒音、歯車の寿命延長、優れた寸法安定性を実現します。

主な特長

• ヘリカル噛み合い技術：均一な圧力を確保し、安定した表面仕上げを実現します。
• CNC適応送り制御：一定の接触力を維持し、プロファイル精度を向上させます。
• プロファイル補正内蔵：熱処理後の歪みを補正します。
• 自動化対応：ロボット搭載やスマート生産ラインへの統合に対応します。
• コンパクトかつ剛性の高い構造：振動耐性があり、長期にわたる精度安定性を確保します。

推奨構成

• 作業領域を清潔に保ち、作業者の安全を確保するための完全密閉保護カバー。
• 部品寿命を延ばし、メンテナンスを低減する自動潤滑システム。
• 操作を簡素化し精度を向上させるタッチスクリーンCNCコントロール。
• 高効率・低振動のホーニングを実現するヘリカル噛み合い機構。

適用事例

• クライアント：自動車用トランスミッションメーカー（例：韓国）。
• 用途：デュアルクラッチトランスミッション用焼入れ内歯のホーニング。
• 構成：改良型研削ホイール、クーラントろ過システム、2軸自動化を備えたY4830。
• 結果：ホーニング精度 ≤ ±2 µm；表面粗さ Ra ≤ 0.4 µm；歯車の同心度改善 約20％；顧客の評価：「Y4830により厳しい自動車用歯車仕様を満たせます — 信頼性が高く、効率的で低騒音です。」

製品シリーズ
Y4830シリーズ

仕様 / 技術データ

• 最大ワーク直径：φ300 mm
• 最大ワーク長さ：400 mm
• ワークの歯幅 最大：120 mm
• ホーニング精度（事例）：≤ ±2 µm
• 表面仕上げ（事例）：Ra ≤ 0.4 µm
• 適用例：自動車用トランスミッション歯車、精密機械の内歯
