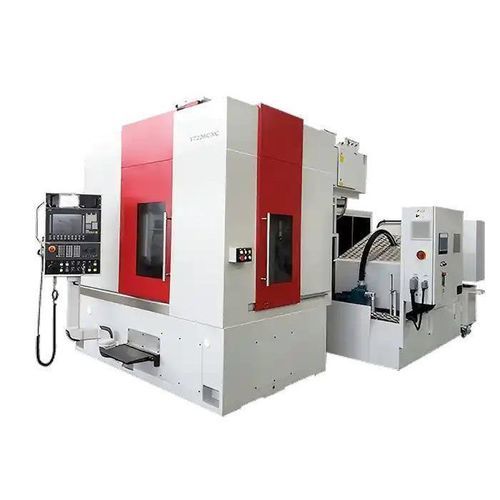

ギヤ用グラインダー センター Y7226

CNC自動搬入・搬出CBN

製品概要
Y7226は、複雑なウォームおよびウォームホイール形状に対応する13軸・5連動の高精度研削盤です。SIEMENS 840DSL CNCを搭載し、砥石とワークの同期制御により、模数最大5 mm、ワーク最大径φ260 mmまでの焼入れ歯車の精密な歯形形成を実現します。大量生産の現場で求められる寸法安定性と仕上がり精度に最適化されています。

主な特長

• 複雑な歯形に対応する13軸・5連動のCNCシステム
• 軌跡と同期を高精度に制御するSIEMENS 840DSL
• 対応サイズ：φ260 mmまでのワーク径、歯幅180 mmまで
• 焼入れ材のウォーム／ウォームホイール研削（模数最大5 mm）に対応
• 砥石・ワークの自動同期で忠実な歯形生成を実現
• 自動ダレージ、プロファイル補正、補償機能を内蔵
• ローディング／アンローディング自動化に対応しバッチ生産に適合

推奨構成

• CBNまたはバーチファイド砥石：焼入れ鋼ギア胴に最適
• 自動ドレッサーユニット：砥石プロファイルと切れ味を維持
• デジタルプロファイル補償モジュール：高忠実度の歯形成を確保
• 密閉クーラントシステム：表面仕上げと砥石寿命を向上
• レーザー歯面測定ステーション：オンライン検査とプロファイル検証
• ロボットローダー：連続かつ高効率な生産サイクルに対応

適用事例

• クライアント：自動車用操舵ギアメーカー（ドイツ）
• 用途：電動パワーステアリング（EPS）向け焼入れウォームギアの最終研削
• 構成：Y7226 + CBN砥石 + 自動ドレッサー + 閉ループフィードバック
• 成果：歯形偏差 ≤ 3 μm、騒音 35%低減、表面粗さ Ra ≤ 0.3 μm、低調整時間で高い再現性を実現

仕様／技術データ

• 型式：Y7226
• ブランド：MINNUO
• CNC制御：SIEMENS 840DSL
• 軸数：13軸
• 連動：5連動研削運動
• 最大ワーク径：φ260 mm
• 最大歯幅：180 mm
• 対応最大モジュール：最大5 mm
• 焼入れ歯車の処理が可能
• 自動ドレッシング、プロファイル補正、補償機能
• 砥石–ワークの高精度同期
• 自動積込み／取卸し対応（自動化統合）
• 推奨砥石：CBNまたはバーチファイド
• オプション：密閉クーラントシステム、レーザー歯面測定、ロボットローダー
