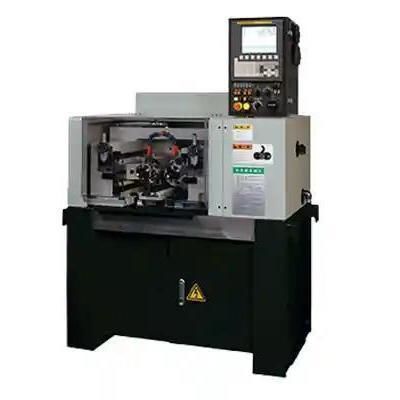

ねじ転造盤 R7NC

CNC

製品概要
R7NCは、短尺ワークのバリ無く高出力でのねじ転造を目的とした、コンパクトなインフィード式CNCねじ転造機です。外径φ45 mm、最大転造長60 mm、最大転造圧力7 tに対応します。合金鋼、ステンレス鋼、チタンなどの加工困難材にも対応し、小ロットや生産ラインでの短尺高精度ねじ形成に適しています。

主な特長

• 短尺ワーク向けに最適化されたインフィード構成で高い位置精度を確保。
• 転造能力：外径φ45 mm、転造長60 mmまで。
• 最大転造圧力7 tで、要求の高い材料にも安定した冷間成形を実現。
• 内転造、外転造、スルーフィード（通し転造）対応。
• コンパクトな設置面積と剛性フレームにより振動を低減し仕上がりを向上。
• CNC制御とデジタルフィードバックにより転造深さと位置決めの再現性を確保。

推奨構成

• 標準およびカスタムねじプロファイル用のマッチングロールダイセット（例：M8、M10、UNF）。
• 転造中の同芯度を確保するための調整可能なガイドレールとクランプ治具。
• ダイ摩耗を低減し熱変形を防ぐ冷却・潤滑（ミストまたはフラッド）システム。
• 転造深さのクローズドループ制御用デジタル位置センサ。
• 入口／出口のプロファイルを整えるためのバリ除去仕上げ装置。
• 大量生産での効率向上を目的とした自動供給アーム。

用途と事例

• 事例：自動車用シャフトメーカーでの外径ねじの高精度転造。
• ユースケース：短い円筒部品に対する高精度外転造。
• 典型構成：カスタムロールダイ、ガイドレール、ミスト潤滑を備えたR7NC。
• 事例結果：ねじ公差Class 6gを達成、欠け無し；ダイセット寿命約20,000サイクル；表面粗さRa ≤ 1.2 μm；切削に比べ疲労強度と生産性が向上。

ねじ種類と材料

• 対応ねじ種類：メートルねじ、インチねじ（UN/UNF）、台形ねじ、スプライン、ノッチング、カスタム直線/斜めパターン等。
• 対応材料：軟鋼、炭素鋼/合金鋼、ステンレス、銅、アルミニウム、チタン合金などの冷間成形性に優れた材料。

仕様 / 技術仕様

• 型式：R7NC
• 最大転造外径：φ45 mm
• 最大転造長：60 mm
• 最大転造圧力：7 t
• 対応転造方式：内転造、外転造、スルーフィード
• 推奨付属品：マッチングロールダイセット、調整可能ガイドレール、冷却/潤滑システム、デジタル位置センサ、バリ除去フィニッシャー、自動供給アーム
• 事例での達成指標：ねじ公差Class 6g；ダイセット寿命約20,000サイクル；Ra ≤ 1.2 μm
