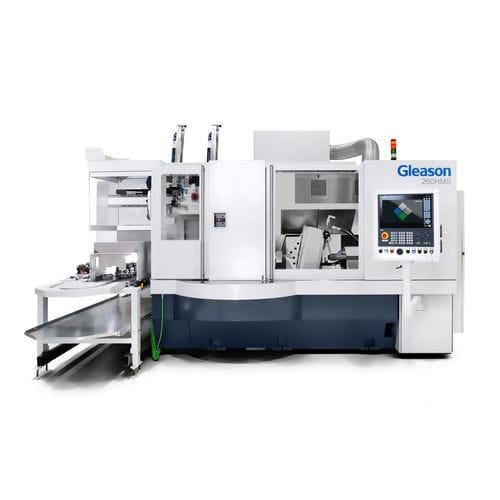

縦型ホーニング盤 260HMS

単軸CNC

製品概要
260HMSはシングルスピンドル構成で、B軸を内蔵し、テールストックを備えたワイドワークスペースのギヤホーニング機です。シャフト、大径・高重量ワークから小型で複雑な部品まで幅広いホーニング要求に対応します。

主な利点

• シングルスピンドル設計により多用途なホーニング作業が可能
• 加工中の歯面修正や中心オフセットの補正が可能なB軸を内蔵
• 長尺・重量物ワークを支えるテールストックを装備
• シャフト、大径ワーク、小型複雑部品に対応する広い作業空間
• 同一ワークで2つのギヤを一回のセットアップで仕上げるCombi Honing機能
• 荒仕上げ用と仕上げ用の2種類のホーニング砥石を組み合わせる二砥石運転に対応し、高い面粗さ性能を実現
• コンパクトな配置に対応した高速の自動化コンセプトで迅速な搭載が可能

適用例

• シャフト、ピニオン、内歯/外歯およびスプラインのギヤホーニング
• タイミング許容差が厳しいE‑Drive用段差ピニオンの仕上げ（Combi Honing）
• 小型で複雑なギヤ部品および大径・重量ワーク

性能表
最大径: 270 mm
最大モジュール: 6 mm
最大長さ: 450 mm

Combi Honing / 表面品質
Combi Honingでは、同一ワーク上の2つのギヤを一度のセットアップで仕上げることができます。内蔵B軸がホーニング砥石間の中心オフセットを補正し、位相合わせを可能にします。荒取り用と仕上げ用の異なる砥石を一工程で使用することで高品質な表面仕上げが得られます。

オートメーション
オートメーションコンセプトは、コンパクトな作業領域への高速搭載を念頭に設計されています。完全自動セルから手動／半自動載せまで、顧客要件に応じた構成が可能です。

技術仕様

• モデル: 260HMS
• 設計: シングルスピンドル、B軸およびテールストック内蔵のホーニング機
• B軸: フランク修正および中心オフセット補正用に内蔵
• テールストック: 内蔵
• ワーク最大外径: 270 mm
• ワーク最大モジュール: 6 mm
• ワーク最大長さ: 450 mm
• Combi Honing: 1セットアップで2つのギヤを仕上げる機能（2砥石オプション）
• オートメーション: 迅速な搭載向けのコンパクトコンセプト
