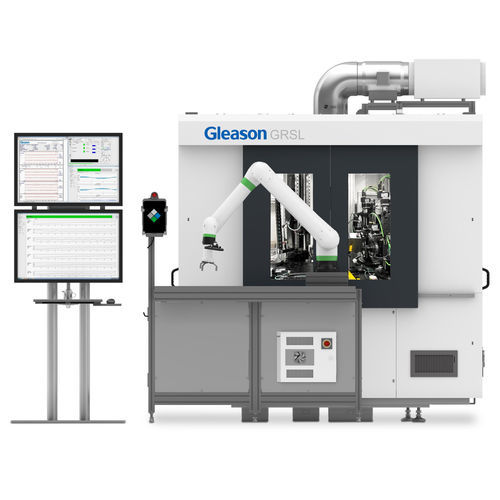

ギヤ用研削機 HFC Hard Finishing Cell

自動据え置き型

概要
HFC Hard Finishing Cell は、インプロセス歯車検査とクローズドループ補正のフィードバックを統合し、ハードフィニッシュ加工とリアルタイム計測を組み合わせて生産品質の最適化と手戻り低減を実現します。

主な利点

• ハードフィニッシュ機へのクローズドループフィードバックを伴う、プロセス中の完全自動検査。
• 生産中に最大100%の品質検査をサポート。
• 複数のハードフィニッシュ方式およびプロセスオプションに対応し、柔軟な生産レイアウトを実現。

インプロセス歯車検査（GRSL）
統合された GRSL Gear Rolling System はレーザー測定を用いて高速でプロセス中の歯車を検査し、profile、lead、pitch のリアルタイム結果を提供します。必要に応じてノイズ解析オプションにより音響特性の評価が可能です。

クラシックな両歯面ローリング
レーザー検査は従来の両歯面ローリングと組み合わせて、振れ（runout）、average DOP、average tooth thickness、nick 検出などの補完的な計測を行います。

クローズドループ — 品質最適化
クローズドループ機能は計測データを生産機へ直接送信し、自動パラメータ補正をサポートして後続のハードフィニッシュ工程での歯車品質を向上させます。

自動化と統合補助装置
ワンソースの HFC は完全自動処理を可能にし、カート積載や洗浄、マーキング、NG（NOK）部品用ドロワーなどの補助オプションを提供します。

プラットフォーム構成
GRSL プラットフォームは、スタンドアローンの手動ゲージ、半自動ゲージ、または大容量処理向けの完全自動ゲージとして提供されます。

アクセサリと関連ソリューション

• GRSL — Laser Inspection with Double Flank Rolling（統合ゲージオプション）
• Genesis GX Series — 高生産性ハードフィニッシュ向けのねじ状砥石研削ソリューション
• 260HMS — 歯車・シャフト向けシングルスピンドルホーニングソリューション
• ARC Series — カートロード式オートメーションオプションで容量を拡張

特性 / 仕様

• 製品コンセプト：インプロセス歯車検査とクローズドループ補正を備えた HFC Hard Finishing Cell。
• 検査技術：profile、lead、pitch をリアルタイム測定する高速度レーザー測定（GRSL）。
• オプション：ノイズ解析機能。
• 補完計測：両歯面ローリングによる runout、average DOP、average tooth thickness、nick 検出。
• 対応ハードフィニッシュ方式：threaded wheel grinding、gear honing。プロセスオプション：polish grinding、Combi Honing。
• 自動化：自動パラメータ補正機能を備えた完全自動 Closed-Loop 製造。
• 補助装置：カート積載オートメーション、洗浄、マーキング、NOK ドロワーなどの統合が可能。
• プラットフォーム構成：手動、半自動、完全自動の 3 種構成。
• 用途：インプロセス（インライン）での 100% 品質検査およびハードフィニッシュ工程における閉ループ補正。
