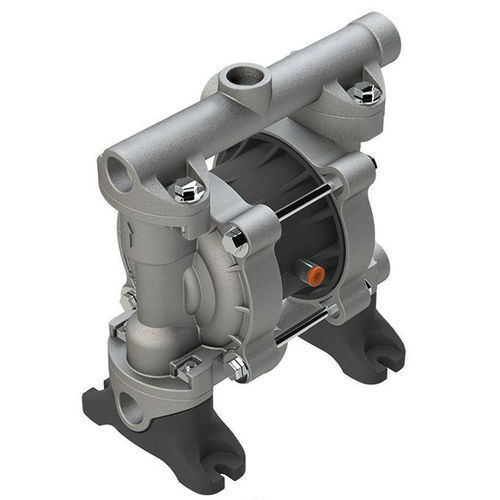

ダブルダイアフラムポンプ Evora LDE 050M

オイル潤滑油用液体用

製品情報
LDE 050M AL-NBRは、オイル、グリース、潤滑油および油圧流体向けの金属仕様モデルです。アルミニウム製ハウジングにより安定性と軽量性を両立し、NBR製ダイヤフラムは鉱油含有液に対するシール性と耐性を確保します。代表的な用途は整備工場、サービスセンター、機械保守、産業メンテナンスです。コンパクト設計により、組み込みや搬送が容易です。

主な利点

• オイル含有媒体や潤滑油に対する経済的なソリューション
• 産業用途に適合し、保守が容易
• 取り付けが簡単で設置面積が小さい
• 可燃性雰囲気向けにATEX仕様の選択肢あり

技術データ（表）
エア接続 (Ø mm): 6
空気圧 (最大 bar): 8
ボール／シール: NBR
認証: ATEX指令 (ATEX Directive 2014/34/EU)
接続 (ダブルダイヤフラムポンプ): 1/2" BSP メスネジ
揚程 (最大 m wcまで)*: 80
ダイヤフラム (ダブルダイヤフラム): NBR
排出量（cm³）: 75
防爆構造: 有り
流量 (最大 l/minまで)*: 76
ハウジング/ボールシート: アルミニウム
液温 (最大 °C): 100
Matchcode (DMP): LDE-050M-00-ALN-NNANGRR-00
最大固形物寸法 (mm): 3.2 - 3.8
最大吸上高さ: 9 mWS 湿潤時 (4 mWS 乾燥時)
運転点 (l/min): 30
粘度 (最大 mPasまで)*: 7500

技術的注意
*最大流量は試験台で水（約20 °C）を用いて測定した値です。実運用での流量は用途、流体特性およびポンプ構成により異なります。粘度値は油を用いて測定しています。測定はホース、ノズル、流量計無しでポンプ吐出口にて行われます。

特長 / 技術仕様

• 型式: Evora LDE 050M (AL-NBR 金属バリアント)
• ハウジング材質: アルミニウム
• ダイヤフラム材質: NBR
• ボール／シール: NBR
• エア接続 Ø: 6 mm
• 最大空気圧: 8 bar
• 液体接続: 1/2" BSP メスネジ
• 最大揚程: 80 m wc
• 排出量: 75 cm³
• 最大流量: 76 l/min
• 運転点: 30 l/min
• 最大液温: 100 °C
• 最大固形物寸法: 3.2 - 3.8 mm
• 最大吸上高さ: 9 mWS (湿潤) / 4 mWS (乾燥)
• 最大粘度: 7500 mPas
• 認証: ATEX指令 2014/34/EU
• Matchcode (DMP): LDE-050M-00-ALN-NNANGRR-00
