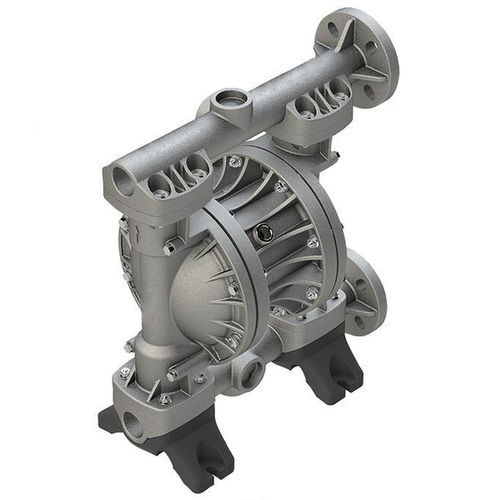

ダブルダイアフラムポンプ Evora LDE 1500

オイル潤滑剤用空圧

製品情報
Evora LDE 1500 AL-NBR は LDE 1500 シリーズの金属製バージョンで、油、グリース、潤滑剤、油圧液用のエア駆動二重ダイヤフラムポンプです。アルミニウムハウジングにより軽量で安定した構造を実現し、NBR ダイヤフラムおよび NBR 製ボール／シールにより信頼できるシール性と長寿命を確保します。油分を含む媒体の経済的な空圧ポンプが求められる産業用途に適しています。

用途
サービス会社、石油・ガス産業、メンテナンスシステム、工場やワークショップなど、粘性のある油分含有流体の空圧搬送を必要とする環境。

主な利点

• 油性媒体に適した金属製構造
• 連続運転に対応
• 保守作業が容易な設計で快速な整備が可能

技術データ（表）
エア接続（ダブルダイヤフラムポンプ）：1/2" BSP
エア圧（最大 bar）：8
ボール／シール：NBR
認証：ATEX 指令（ATEX 指令 2014/34/EU）
接続（ダブルダイヤフラムポンプ）：1 1/2" BSP メス（DN 40）
揚程（最大 m wc まで）：80
ダイヤフラム（ダブルダイヤフラム）：NBR
吐出容積（cm³）：670
防爆：有り
流量（最大 l/min まで）：370
ハウジング／ボール座：アルミニウム
液温（最大 °C）：90
マッチコード（DMP）：LDE-1500-EX-ALA-NNANGRR-00
最大固形物径（mm）：7
最大吸上高さ：9 mWS 湿潤（4.5 mWS 乾燥）
動作点（l/min）：200
粘度（最大 mPas）：30000

仕様 / 技術仕様

• 型式：Evora LDE 1500
• ハウジング材質：アルミニウム
• ダイヤフラム材質：NBR
• ボール／シール材質：NBR
• 最大流量：370 l/min
• 動作点：200 l/min
• 最大揚程：80 m wc
• 吐出容積：670 cm³
• 液温最大：90 °C
• 最大粘度：30,000 mPas
• 最大固形物径：7 mm
• 最大吸上高さ：9 mWS（湿潤） / 4.5 mWS（乾燥）
• エア接続：1/2" BSP
• エア圧（最大）：8 bar
• 液体接続：1 1/2" BSP メス（DN 40）
• 防爆 / 認証：ATEX 指令 2014/34/EU（防爆：有り）
• 重量：約 25 kg
• 外形寸法（H x W x L）：585 mm x 290 mm x 490 mm
• マッチコード：LDE-1500-EX-ALA-NNANGRR-00
