電磁場測定装置 RWD - 400

電磁場マッピング用ディスプレイ付きアナログ

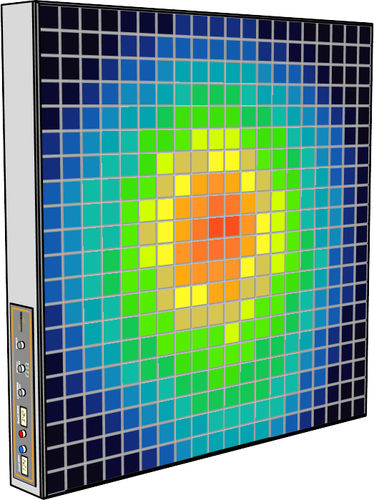

電波ディスプレイ 400 Luxondesの高周波-光変換パネルは、周囲の電磁場または前面に置かれた送信DUTの放射を直接表示します。 を直接表示します。このパネルは、400個(20×20)の自律型同一センサーで構成され、素子の可視化ピクセルとして動作します。 EMフィールドは色のグラデーションで表示されます。パネルの側面で、システムの感度とダイナミクスを変更できます。 アプリケーション - 受信電界の直接マッピング - アンテナMIMOの最適化 - 時間反転評価 - エネルギー集束評価 - 放射パターン観測 - ... 特徴 - テクノロジーデジタル - パネル面積 : 1m² - センサー数：400 (20x20) - 感度：-60 dBm～0 dBm - 最小ダイナミックレンジ：3 dB - 帯域幅：50 MHz～3 GHz - 表示色数：1024色 - 感度調整最小および最大しきい値 - リアルタイム機能またはディレイ - ディレイ/マックスホールド - カラーバー数：4 - 閾値超過表示 - 重量 : 30 Kg
