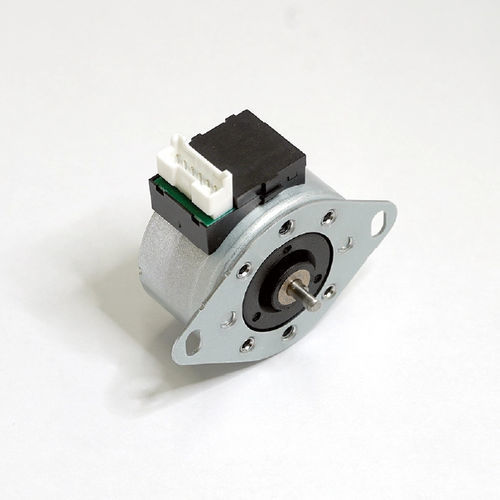

ステッピングモーター K series

12V24V産業用

製品概要
センサー不要のオープンループ制御ステッピングモーターです。多様な要件に対応する設計で、コスト効率の高いシステム設計に貢献します。用途例はプリンター、複写機、スキャナー、一般的な制御用途です。

KFL20M
サイズ: 外径: φ20mm；厚み: 13.2mm
ステップ角: 15°
駆動方式: バイポーラ
抵抗値: 12.5Ω、34.5Ω
動トルク（目安）: ～0.9 cN・m

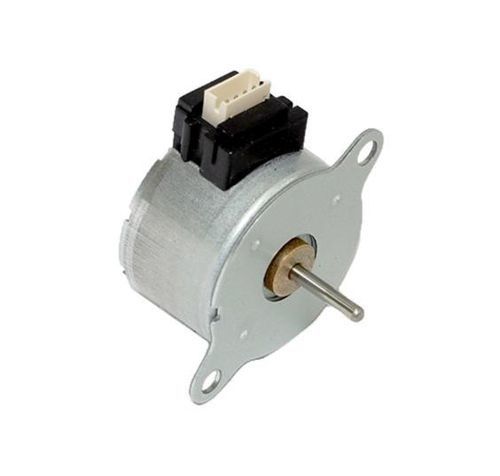

KFL25L
サイズ: 外径: φ25mm；厚み: 15.8mm
ステップ角: 7.5°
標準取付ピッチ: 32mm
リード線タイプ: 有り
コネクタータイプ: 有り
駆動方式: ①バイポーラ ②ユニポーラ

KJL35S
サイズ: 外径: φ35mm；厚み: 15.2mm
ステップ角: 7.5°
標準取付ピッチ: 42mm
リード線タイプ: 有り
コネクタータイプ: 有り
駆動方式: ①バイポーラ ②ユニポーラ

KJL35L
サイズ: 外径: φ35mm；厚み: 19.6mm
ステップ角: 7.5°
標準取付ピッチ: 42mm
リード線タイプ: 有り
コネクタータイプ: 有り
駆動方式: ①バイポーラ ②ユニポーラ

KCL42S
サイズ: 外径: φ42mm；厚み: 16mm
ステップ角: 7.5°
標準取付ピッチ: 49.5mm
リード線タイプ: 有り
コネクタータイプ: 有り
駆動方式: ①バイポーラ ②ユニポーラ

KBL42S
サイズ: 外径: φ42mm；厚み: 16mm
ステップ角: 7.5°
標準取付ピッチ: 49.5mm
リード線タイプ: 有り
コネクタータイプ: 有り
駆動方式: ①バイポーラ ②ユニポーラ

KBL42L
サイズ: 外径: φ42mm；厚み: 22.9mm
ステップ角: 7.5°
標準取付ピッチ: 49.5mm
リード線タイプ: 有り
コネクタータイプ: 有り
駆動方式: ①バイポーラ ②ユニポーラ

KFL42L
サイズ: 外径: φ42mm；厚み: 23.9mm
ステップ角: 7.5°
標準取付ピッチ: 49.5mm
リード線タイプ: 有り
コネクタータイプ: 有り
駆動方式: ①バイポーラ ②ユニポーラ

KFL49L / KXL49L
サイズ: 外径: φ49mm；厚み: 29.5mm
ステップ角: 7.5°
標準取付ピッチ: 59.5mm
リード線タイプ: 有り
コネクタータイプ: 有り
駆動方式: ①バイポーラ ②ユニポーラ

KVL35S
サイズ: 外径: φ35mm；厚み: 8.9mm
ステップ角: 3.75°
標準取付ピッチ: 42mm
リード線タイプ: ① 有 ② 無
コネクタータイプ: ① 無 ② 有
駆動方式: ①バイポーラ ②ユニポーラ

KDL42S
サイズ: 外径: φ42mm；厚み: 16mm
ステップ角: 3.75°
標準取付ピッチ: 49.5mm
リード線タイプ: 有り
コネクタータイプ: 有り
駆動方式: ①バイポーラ ②ユニポーラ

用途

• プリンター
• 複写機
• スキャナー
• その他制御用全般

特長 / 技術仕様

• センサー不要のオープンループ制御モーター
• サイズ外径範囲: φ20mm ～ φ49mm（モデルにより異なる）
• 厚みレンジ: 8.9mm ～ 29.5mm（モデルにより異なる）
• ステップ角バリエーション: 3.75°、7.5°、15°
• 駆動方式: バイポーラ、ユニポーラ（モデルにより対応）
• 標準取付ピッチ: 主に32、42、49.5、59.5mm（モデル別）
• リード線/コネクターの有無はモデル毎に設定あり
• 代表的な抵抗値例: 12.5Ω、34.5Ω（例: KFL20M）
• 動トルクの目安（モデル依存）: ～0.9 cN・m（例: KFL20M）
