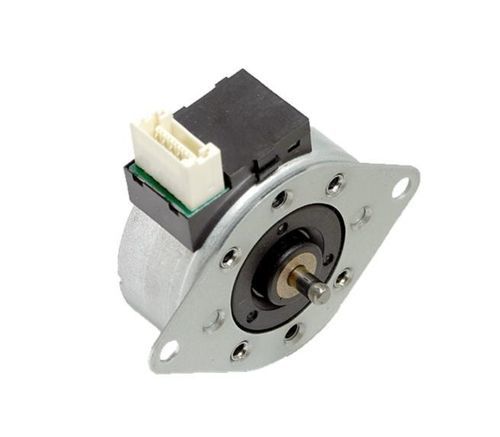

ステッピングモーター KJL35S

コンパクトハイトルク

製品概要
オープンループ（センサー不要）のステッピングモーター。プリンターや複写機、スキャナーなど小型でコスト効率の高い駆動用途に適しています。用途は一般的な制御用途全般です。

KFL20M

• サイズ: 外径: φ20mm　厚み: 13.2mm
• ステップ角: 15°
• 駆動方式: バイポーラ
• 抵抗値: 12.5Ω / 34.5Ω
• 代表トルク: ～0.9 cN・m

KFL25L

• サイズ: 外径: φ25mm　厚み: 15.8mm
• ステップ角: 7.5°
• 標準取付ピッチ: 32mm
• リード線タイプ: ○（対応）
• コネクタータイプ: ○（対応）
• 駆動方式: ①バイポーラ　②ユニポーラ

KJL35S

• サイズ: 外径: φ35mm　厚み: 15.2mm
• ステップ角: 7.5°
• 標準取付ピッチ: 42mm
• リード線タイプ: ○（対応）
• コネクタータイプ: ○（対応）
• 駆動方式: ①バイポーラ　②ユニポーラ

KJL35L

• サイズ: 外径: φ35mm　厚み: 19.6mm
• ステップ角: 7.5°
• 標準取付ピッチ: 42mm
• リード線タイプ: ○（対応）
• コネクタータイプ: ○（対応）
• 駆動方式: ①バイポーラ　②ユニポーラ

KCL42S

• サイズ: 外径: φ42mm　厚み: 16mm
• ステップ角: 7.5°
• 標準取付ピッチ: 49.5mm
• リード線タイプ: ○（対応）
• コネクタータイプ: ○（対応）
• 駆動方式: ①バイポーラ　②ユニポーラ

KBL42S

• サイズ: 外径: φ42mm　厚み: 16mm
• ステップ角: 7.5°
• 標準取付ピッチ: 49.5mm
• リード線タイプ: ○（対応）
• コネクタータイプ: ○（対応）
• 駆動方式: ①バイポーラ　②ユニポーラ

KBL42L

• サイズ: 外径: φ42mm　厚み: 22.9mm
• ステップ角: 7.5°
• 標準取付ピッチ: 49.5mm
• リード線タイプ: ○（対応）
• コネクタータイプ: ○（対応）
• 駆動方式: ①バイポーラ　②ユニポーラ

KFL42L

• サイズ: 外径: φ42mm　厚み: 23.9mm
• ステップ角: 7.5°
• 標準取付ピッチ: 49.5mm
• リード線タイプ: ○（対応）
• コネクタータイプ: ○（対応）
• 駆動方式: ①バイポーラ　②ユニポーラ

KFL49L / KXL49L

• サイズ: 外径: φ49mm　厚み: 29.5mm
• ステップ角: 7.5°
• 標準取付ピッチ: 59.5mm
• リード線タイプ: ○（対応）
• コネクタータイプ: ○（対応）
• 駆動方式: ①バイポーラ　②ユニポーラ

KVL35S

• サイズ: 外径: φ35mm　厚み: 8.9mm
• ステップ角: 3.75°
• 標準取付ピッチ: 42mm
• リード線タイプ: ① ○　② —
• コネクタータイプ: ① —　② ○
• 駆動方式: ①バイポーラ　②ユニポーラ

KDL42S

• サイズ: 外径: φ42mm　厚み: 16mm
• ステップ角: 3.75°
• 標準取付ピッチ: 49.5mm
• リード線タイプ: ○（対応）
• コネクタータイプ: ○（対応）
• 駆動方式: ①バイポーラ　②ユニポーラ

仕様 / 技術仕様

• 製品カテゴリ: ステッピングモーター（オープンループ、センサー不要）
• 用途例: プリンター、複写機、スキャナー、一般制御用
• 提供モデル例: KFL20M, KFL25L, KJL35S, KJL35L, KCL42S, KBL42S, KBL42L, KFL42L, KFL49L/KXL49L, KVL35S, KDL42S
• 代表的なステップ角: 3.75° / 7.5° / 15°（モデルにより異なる）
• 代表的な外径: φ20mm ～ φ49mm（モデルにより異なる）
• 駆動方式: バイポーラ、ユニポーラ（モデルにより対応）
• 標準取付ピッチ: モデル別（例: 32, 42, 49.5, 59.5 mm）
• リード線・コネクターの対応有無: モデルにより異なる（表示: ○／—）
