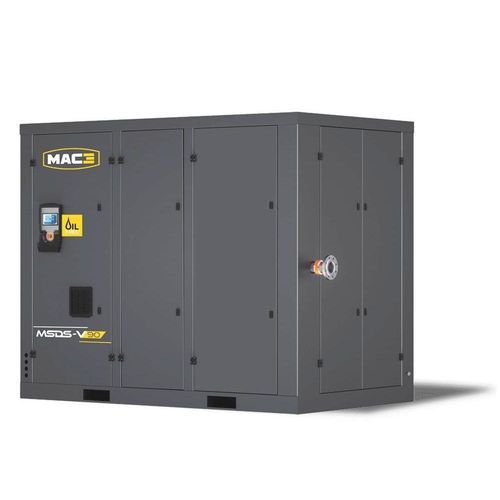

スクリューコンプレッサー MSDS-V series

エア電動据え置き型

概要
公称出力範囲は55〜315 kW（表は55〜250 kWのモデルを掲載）。MSDS-Vシリーズは産業用途向けに100%無油の圧縮空気を供給し、2段圧縮と直結駆動の組み合わせで運用されます。

特長

• 100%無油空気供給
• 2段式スクリュー圧縮方式
• 長寿命化を図る特殊ローターコーティング
• 長期にわたる効率維持
• 実績ある信頼性

性能

• 周囲温度45°Cまで稼働可能
• 産業用高品質コンポーネント採用
• プロセス制御対応の高性能電子コントローラ
• 直結駆動とIE4モータによる高効率
• 保守作業の簡素化、低メンテナンス
• 長寿命を想定した堅牢設計

操作性

• 迅速な立ち上げ
• 簡便な操作性
• 予防保全機能を備えた電子コントローラ
• 点検・予防保全のためのアクセス性

標準装備
電動機 WEG

• 保護等級 IP55、絶縁クラスF
• 効率 IE4

GHH 2段式エアエンド

• 実績ある信頼性と性能

電子コントローラ SMARTRONIC PLUS

• アラームおよび予防保全、リモート制御対応
• シリアル接続によるマスター/スレーブ運転
• 週間タイマー
• MODBUSプロトコル対応

直結駆動

• フレキシブルカップリング
• カップリング保護用ベルハウジング

プレミアム冷却システム

• 2段式冷却
• ラジアルファン
• 各段にウォーターセパレータを装備

適用分野

• 食品産業
• エレクトロニクス
• 大規模産業
• 医療・製薬
• 自動車産業
• 発電

仕様
MODEL | kW | HP | 流量範囲 m3/min @7.5 bar | @8.5 bar | @10 bar | 空気出口 | 寸法 (LxWxH) mm | 重量 kg
MSDS-V 55 | 55 | 75 | 3.4 - 9.1 | 3.4 - 8.3 | 3.4 - 7.0 | 2" | 2450 x 1600 x 2160 | 2675
MSDS-V 75 | 75 | 100 | 3.4 - 12.1 | 3.4 - 11.3 | 3.4 - 10.6 | 2" | 2450 x 1600 x 2160 | 2935
MSDS-V 90 | 90 | 125 | 3.4 - 14.5 | 3.4 - 13.6 | 3.4 - 13.2 | 2" | 2450 x 1600 x 2160 | 3025
MSDS-V 110 | 110 | 150 | 3.4 - 14.5 | 10.0 - 18.2 | 10.0 - 17.0 | DN 80 | 3085 x 1825 x 2450 | 4100
MSDS-V 132 | 132 | 180 | 10.4 - 22.2 | 10.3 - 21.0 | 10.3 - 19.6 | DN 80 | 3085 x 1825 x 2450 | 4200
MSDS-V 160 | 160 | 220 | 10.0 - 26.9 | 9.8 - 25.5 | 9.8 - 23.5 | DN 80 | 3085 x 1825 x 2450 | 4000
MSDS-V 185 | 185 | 250 | 10.3 - 29.6 | 10.2 - 28.1 | 10.1 - 26.4 | DN 80 | 3085 x 1825 x 2450 | 4600
MSDS-V 200 | 200 | 270 | 18.2 - 35.0 | 18.0 - 31.4 | 17.9 - 28.5 | DN 100 | 3685 x 2140 x 2715 | 6300
MSDS-V 250 | 250 | 340 | 17.3 - 44.5 | 17.2 - 41.2 | 17.0 - 37.7 | DN 100 | 3685 x 2140 x 2715 | 6650

技術仕様

• 公称範囲：55〜315 kW（表は最大250 kWのモデルを掲載）
• 圧縮方式：2段式無油スクリュー
• ローター：長期運転と効率維持のための特殊コーティング
• 電動機：WEG、IP55、絶縁クラスF、効率IE4
• コントローラ：SMARTRONIC PLUS（アラーム、予防保全、リモート制御、マスター/スレーブ、週間タイマー、MODBUS）
• 駆動：直結駆動、フレキシブルカップリング、ベルハウジング保護
• 冷却：2段式冷却、ラジアルファン、各段にウォーターセパレータ
• 使用周囲温度：最大45 °C
• 空気出口サイズ：2"、DN 80、DN 100（モデルにより異なる）
• 寸法・重量：上記のモデル表を参照
