スクロールコンプレッサー MSS series

エア電動据え置き型

製品概要 1.5〜15 kWの範囲で、MSSシリーズはオイルフリーのスクロール（scroll）コンプレッサを提供し、油分の混入を許さない産業用途に適しています。MSSシリーズは1つのシャーシに最大4つのスクロール要素を統合し、幅広い流量に対応しつつ設置面積を抑えます。

ハイライト

• HITACHI 高効率スクロールコンプレッサ — オイルフリーの供給
• 非常に低い騒音レベルで作業場・設備に適合
• 内蔵アフタークーラーおよび冷却ファン
• D、T、Qモデルには遠心分離器を装備

操作性

• 迅速な起動と簡単な据付
• 分かりやすい電子インターフェースによる操作
• 日常保守のためのアクセス性に配慮
• アラームおよび予防保守機能を備えた電子コントローラ

柔軟性

• 構成: S = 1スクロール、D = 2スクロール、T = 3スクロール、Q = 4スクロール
• Sモデルはタンク搭載のコンパクト版（冷却式ドライヤーおよびインラインフィルタ付）も選択可能

標準装備

• 電動機 WEG: IP55、絶縁クラスF、効率 IE3
• HITACHI スクロールコンプレッサ: 冷却ファン内蔵、オイルフリー空気供給
• 電子コントローラ SMARTRONIC Lite / SMARTRONIC S: アラーム・予防保守機能、MODBUS（RS485）対応
• SCHNEIDER ELECTRIC スタータおよび保護装置: 位相監視リレー、短絡保護内蔵
• プーリーベルト結合: Vベルト駆動、張力調整とアライメントが容易、ベルトガード装備

モデル — 要約
MODEL | SCROLL (数量 x タイプ) | 出力 (kW / Hp) | 吐出量 (8 bar / 10 bar m3/min) | エア出口 | 寸法 (mm L x W x H) | 重量 (Kg)
MSS 1.5 S | 1 x S 2.2 | 1.5 | 2 | 0.16 | - | BSP 1/2" | 750 x 710 x 900 | 195
MSS 2.2 S | 1 x S 2.2 | 2.2 | 3 | 0.24 | 0.20 | BSP 1/2" | 750 x 710 x 900 | 200
MSS 4 S | 1 x S 5.5 | 4 | 5.5 | 0.40 | 0.34 | BSP 1/2" | 750 x 710 x 900 | 220
MSS 5.5 S | 1 x S 5.5 | 5.5 | 7.5 | 0.60 | 0.47 | BSP 1/2" | 750 x 710 x 900 | 230
MSS 7.5 S | 1 x S 7.5 | 7.5 | 10 | 0.85 | 0.68 | BSP 3/4" | 750 x 710 x 900 | 235

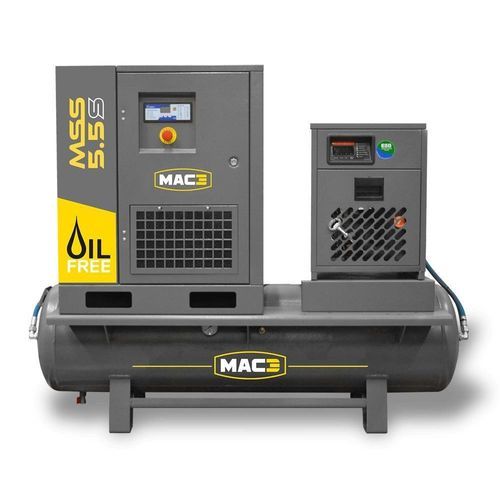

ターンキー・パッケージ（S コンパクトタンク版）

• タンク上のコンパクトソリューション
• 冷凍式ドライヤーを含む
• 2つのインラインフィルタを標準装備

技術仕様と用途

• MSSのレンジ: 1.5〜30 kW（本ページは1.5〜15 kWバリアントに焦点を当てています）
• 圧縮機技術: オイルフリースクロール（HITACHI）
• 駆動: プーリーベルト結合（Vベルト）またはマルチコンプレッサ統合シャーシ（S、D、T、Q）
• コントローラ: SMARTRONIC Lite / SMARTRONIC S（アラーム、予防保守、MODBUS RS485）
• 電気保護・スタータ: SCHNEIDER ELECTRIC
• 冷却: 内蔵冷却ファンとアフタークーラー、D/T/Qは遠心分離器搭載
• エア出口: モデルにより BSP 1/2"、3/4"、1"
• パッケージオプション: 250 Lタンク、DK10/DK20/DK30/DK40 ドライヤ、インラインフィルタ
• 代表的な用途: 医療・製薬サポート、食品、電子機器製造、オイルフリー空気を必要とする一般産業
