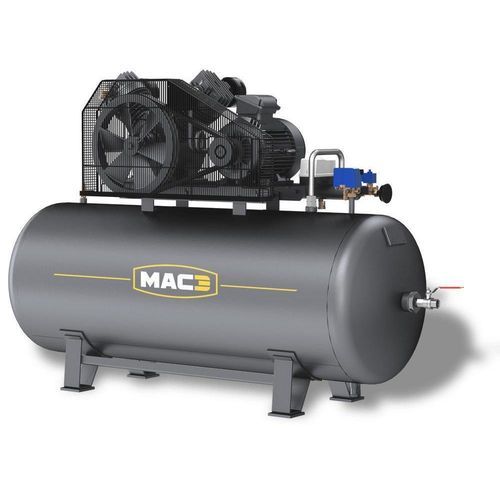

電子コンプレッサー MSPC S series

エア電動据え置き型

概要
MSPC Sシリーズは、MAC3が提供する一段式往復圧縮機で、業務用・産業用の用途を想定して設計されています。定格圧力は8 bar、全モデル共通の回転数は800 rpmです。

特長

• 産業環境向けの鋳鉄製圧縮部品
• 低回転（800 rpm）で摩耗を抑制
• 長い保守間隔を想定した設計
• 現場でのメンテナンス性を重視したレイアウト

WEG製電動機

• 電圧：400/3/50Hz
• IP55、F種絶縁 — 効率 IE3
• 小型モデル向けに最大2.2 kWまで230V単相オプションあり

圧縮ユニット

• 鋳鉄製シリンダーおよびクランクケース
• 信頼性の高いステンレス製同心弁
• 熱特性に優れた特殊アルミ合金製ピストンおよびシリンダーヘッド

プーリー・ベルト結合

• Vベルト駆動による効率的な動力伝達
• テンション調整・アライメントが容易で保守性良好
• ベルト保護ガードを装備
• 冷却を考慮した鋳鉄製ファンタイププーリー

付属装備

• CE認証エアタンク
• 圧力スイッチ
• 逆止弁
• 無負荷始動用放出弁（4 kWを超えるモデル）
• 80 Lモデルは移動用に車輪とハンドルを装備

用途例

• 建設現場
• 表面処理・塗装
• 木工加工
• 小規模製造・工房

技術データ（表）
MODEL | kW | HP | PRESSURE (bar) | FLOW (L/min) | SPEED (rpm) | TANK (L) | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSPC S1 | 1,1 | 1,5 | 8 | 205 | 800 | 80 | 1202 x 426 x 894 | 93
MSPC S2 | 1,5 | 2 | 8 | 327 | 800 | 80 | 1202 x 426 x 894 | 106
MSPC S3 | 2 | 3 | 8 | 410 | 800 | 200 | 1531 x 450 x 1037 | 135
MSPC S5 | 4 | 5,5 | 8 | 607 | 800 | 250 | 1830 x 466 x 1145 | 209
MSPC S5 | 4 | 5,5 | 8 | 607 | 800 | 500 | 1830 x 466 x 1145 | 250
MSPC S7 | 5,5 | 7,5 | 8 | 1013 | 800 | 500 | 1927 x 664 x 1291 | 308
MSPC S10 | 7,5 | 10 | 8 | 1657 | 800 | 500 | 1926 x 668 x 1413 | 390

オプション

• MSPC S1、S2、S3向けの230V単相電源オプション
• 7.5 kWモデル用のスター・デルタ始動ボックス

仕様 / 技術情報

• シリーズ：MSPC S（一段式往復圧縮機）
• 電動機：WEG、400/3/50Hz、IP55、F種絶縁、IE3効率；小型モデルは230V単相オプション（最大2.2 kW）
• 圧縮ユニット材料：鋳鉄製シリンダー・クランクケース、ステンレス製同心弁、特殊アルミ合金製ピストン・ヘッド
• 駆動：Vベルト＋プーリー方式、テンション/アライメント容易、ベルト保護
• 付属：CE認証エアタンク、圧力スイッチ、逆止弁、放出弁（出力条件による）、80 Lは移動式
• 定格動作速度：800 rpm
• モデル別の流量・圧力は上記表を参照
• 電気オプション：小型モデルは230V単相、7.5 kWはスター・デルタ始動
