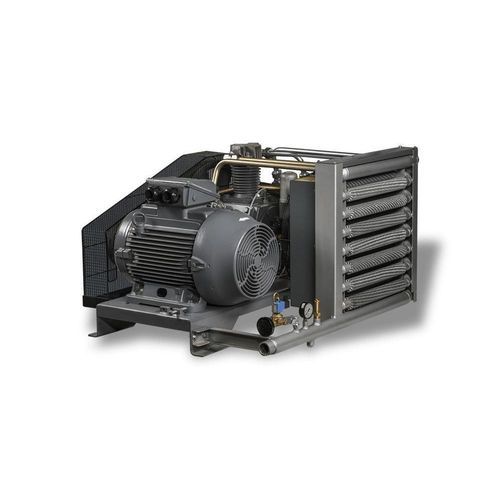

ピストン式圧力ブースター B series

圧縮空気用

概要
BOOSTERシリーズは、7–13 barの吸気圧を最大40 barまで増圧する装置です。B 10、B 15、B 20、B 25、B 30、B 40の各モデルをラインナップした、ベルト駆動のコンパクトユニットで、産業用空気圧システムに適しています。

ハイライト

• 吸気圧（7–13 bar）を最大40 barまで増圧し、高圧用途に対応
• 対応モデル：B 10、B 15、B 20、B 25、B 30、B 40

主な仕様

• 電動機：LEROY-SOMER または WEG
  • 保護等級 IP55、絶縁クラス F
  • 効率 IE3
• 電気盤：SCHNEIDER ELECTRIC のスタータと保護機能；DEC40 PCL による最大8台のブースターのシーケンス制御対応
• プーリー・ベルト結合：
  • Vベルト駆動
  • テンション調整・アライメントが容易
  • ベルト保護カバー
  • 冷却用の鋳鉄製ファン型プーリー
• 圧縮ブロック：
  • 鋳鉄製クランクシャフトおよびシリンダー
  • 特殊アルミ合金製ピストンおよびシリンダーヘッド
  • 吸入弁・吐出弁はステンレス製

標準装備

• 5 μ 吸気微粒子フィルター
• アフタークーラー

適用分野

• 建設業
• 表面処理・塗装
• 木工・製材
• 中小製造業・工房

技術データ
MODEL | PRESSURE Min | PRESSURE Max | POWER @7 bar | @10 bar | @13 bar | Kw | HP | CONNECTION | DIMENSIONS (L x W x H) mm | WEIGHT kg
B 10 | 15 | 40 | 2,10 | 2,89 | 3,67 | 7,5 | 10 | G 1" | 1286 x 825 x 753 | 268
B 15 | 15 | 40 | 2,45 | 3,37 | 4,29 | 11 | 15 | G 1" | 1286 x 825 x 753 | 285
B 20 | 15 | 40 | 3,71 | 5,10 | 6,49 | 15 | 20 | G 1" | 1357 x 820 x 758 | 300
B 25 | 15 | 40 | 4,90 | 6,73 | 8,57 | 18,5 | 25 | G 1 1/4" | 1423 x 874 x 736 | 345
B 30 | 15 | 40 | 5,56 | 7,65 | 9,74 | 22 | 30 | G 1 1/4" | 1423 x 881 x 736 | 390
B 40 | 15 | 40 | 6,68 | 9,18 | 11,68 | 30 | 40 | G 1 1/4" | 1423 x 972 x 736 | 426

技術的特徴

• 増圧能力：吸気圧7–13 barを最大40 barまで増圧
• モーターオプション：LEROY-SOMER または WEG、IP55、絶縁クラスF、IE3効率
• SCHNEIDER ELECTRICのスタータ/保護を備えた電気盤およびDEC40 PCL（最大8台のブースターのシーケンス）
• 駆動方式：簡単なテンション調整とアライメントが可能なVベルト式、ベルト保護付き
• 圧縮ブロック：鋳鉄製クランクシャフトとシリンダー、アルミ合金製ピストンとヘッド、ステンレス製バルブ
• 標準装備：5 μ 吸気フィルターおよびアフタークーラー
• 接続サイズ：モデルにより G 1" または G 1 1/4"
