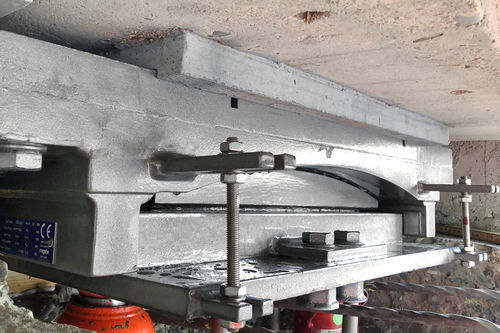

フラット滑り軸受 RESTON®CYLINDER

円筒形球形複合素材

製品概要
円筒形支承は、寿命終了したローラーベアリングやラインロッカーベアリングの交換に適した先進的なソリューションです。RESTON®CYLINDER は、現行の直線/ローラーベアリングの寸法制約に合わせつつ、最新の球面（スフェリカル）ベアリングの運動学的利点を実現し、幅／長さ比を既存構造に適合させる必要がある狭幅で細長い支持形状に対応します。

特長

• 許容荷重の目安：最大100000 kN（プロジェクト毎の確認が必要）
• 既存の支承におけるラインロッカーやローラーの置換用に設計
• 球面ベアリングの運動性と直線／ローラーベアリングの寸法を融合
• DUPLO 仕様は荷重の中心導入と任意の水平軸まわりの回転を可能にする

原理
RESTON®CYLINDER は RESTON®SPHERICAL と同様に曲面上の滑りで回転を受け入れますが、主な滑走面が円筒面である点が異なります。変位は滑りで処理されます。各支承は、下部の凹形部が球面キャップを支持し、その球面キャップが滑動板を支持するという3つの主要要素で構成されます。球面キャップ下の滑走面は横軸（y軸）に沿った円筒面で、横軸まわりの主回転を許容します。球面キャップ上の面は、縦軸回転を必要とする場合には円筒面（RESTON®CYLINDER DUPLO）、不要な場合には平面（RESTON®CYLINDER MONO）とすることができます。

適用例
既存の支持構造が狭幅で細長い配置を要求する場合、RESTON®CYLINDER はプロジェクト要件に応じてほぼ任意の幅／長さ比を実現できます。既存の支持ジオメトリを維持しながら、寿命を迎えたローラーやラインロッカーベアリングの交換に最適です。DUPLO 仕様は任意の水平軸周りの回転と中心的な荷重導入を同時に実現し、ローラー・ラインロッカー・従来の MONO 型円筒支承と比較して運動学的挙動を向上させます。

ドキュメントと関連資料
製品パンフレットおよび技術資料を用意しています（製品パンフレットは PDF）。プロジェクト別の選定については、技術資料と設計指針をご参照ください。

技術データ / 仕様

• 製品群：RESTON®CYLINDER（MONO および DUPLO 仕様）
• 許容荷重：通常は最大100000 kN（プロジェクト別計算が必要）
• 回転の受け入れ：円筒面上の滑りによる；主回転は横軸まわり；DUPLO は任意の水平軸まわりの回転を可能にする
• 変位の受け入れ：曲面上の滑り
• 設計上の利点：狭幅／細長い設置面を許容し、既存支持に合わせた幅／長さ比を柔軟に実現
• 主要要素：下部凹形部、球面キャップ、滑動板
• 滑走面オプション：キャップ上面は平面（MONO）または円筒面（DUPLO）
