動作監視システム

負荷変位厚さ

製品概要
ROBO-SMART（構造支承用）は、事前に取り付けられたセンサーと取得ユニットを統合することで、従来の構造支承を監視可能な「スマート」要素にするソリューションです。支承および橋梁の挙動に関する連続的な計測データを提供し、ライフサイクルコストの最適化や保守計画の改善を支援します。

特長

• 支承向けの設計機能 – 標準的な支承を事前取り付けセンサーにより「スマート」化
• ライフサイクルコストの最適化を支援
• 支承や橋梁の挙動データを提供
• ROBO-CONTROL Structural Health Monitoringと互換

原理

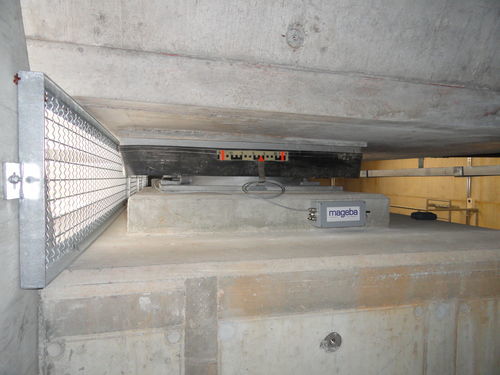

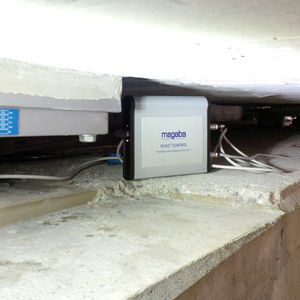

ROBO-SMART（構造支承用）は、小型で自己電源の統合取得ユニットです。耐久性のある高精度センサーと堅牢な電子機器が3G/GSMネットワーク経由で測定データをmagebaサーバーに送信し、24時間オンラインで表示・安全なWebインターフェースを通じてアクセス可能にします。ROBO-SMARTセンサーは工場で組み込むことも、現地でのアップグレードとして取り付けることもできます。

用途
統合されたROBO-SMART IoT監視システムで最も一般的に装備される支承はRESTON-POTおよびRESTON-SPHERICAL支承ですが、原則としてすべてのmageba構造支承にセンサーを装備できます。

最も頻繁に計測されるパラメータは、垂直荷重、変位、回転、および滑走材層の厚さです。

ROBO-SMART監視システムは、累積移動量を計測することで（保守間隔の見直しを可能にし）、連続的なリアルタイムデータの提供、オンラインアクセスと閾値警報を通じた管理、そして実測された荷重・回転・移動に基づく将来の支承交換の最適設計を支援して、ライフサイクルコストの最適化を可能にします。

資料（例）

• 製品パンフレット：ROBO®SMART Bearing - EN (PDF, 772 kB)
• Expert Knowledge self-evaluating bridge components (PDF, 1 735 kB)
• 参考パンフレット：Monitoring Systems (PDF, 6 789 kB)
• アプリケーションパンフレット：PROSPECT ROBO-CONTROL systems overview (PDF, 4 596 kB)

技術仕様 / 仕様

• 自己電源の統合取得ユニット
• 堅牢な電子機器を備えた耐久性のある高精度センサー
• 3G GSM経由で中央サーバーへデータ送信し24/7オンライン表示
• 現地でのアップグレード、または工場での組み込みが可能
• 典型的な測定パラメータ：垂直荷重、変位、回転、滑走材層の厚さ
• オンラインアクセスと閾値警報のためのROBO-CONTROL Structural Health Monitoringとの互換性
• ライフサイクルコストと保守計画の最適化を目的とする設計
