トルクデータ取り込みシステム ROBO-SMART

速度振動監視用

製品
ROBO-SMARTの構造用ベアリング向けポータブルユニットは、現場での評価を目的とした小型の自己電源型統合取得ユニットです。本体はROBO-SMARTセンサーを装備したベアリングに接続し、測定データをUSB経由でノートパソコンへ転送してデスクトップアプリで表示・解析します。

特長

• ROBO-SMARTセンサーを装備したベアリングの使いやすい評価
• 1台のシステムで複数のベアリングを測定可能
• 外部電源やクラウドへの必須転送なしで現場解析が可能

原理
ポータブルユニットは、ベアリング内に設置された精密で耐久性のあるセンサーに接続します。これらのセンサーは測定値をUSBでノートパソコンに送信し、デスクトップアプリで可視化・解析します。ロードセルや変位/移動センサーは工場で組み込み可能、または現場で retrofit できます。本ユニットは最大2箇所のベアリングを同時に測定でき、必要に応じて他のベアリングへ容易に接続できます。

用途
magebaの各種構造用ベアリングは、統合型の構造健全性モニタリングシステムで設計・製造できます。ROBO-SMARTポータブルユニットは、現行の荷重分布（例：大型積載輸送時や補修時）を測定することでライフサイクルコストの最適化を支援します。また、実測に基づく最大荷重・回転・変位データは、交換用ベアリングや伸縮継手の設計最適化に役立ちます。

図示・画像キャプション

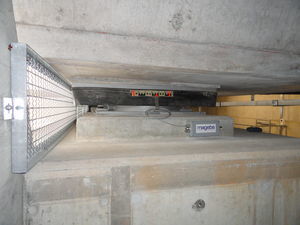

• 変位の測定
• 荷重の測定

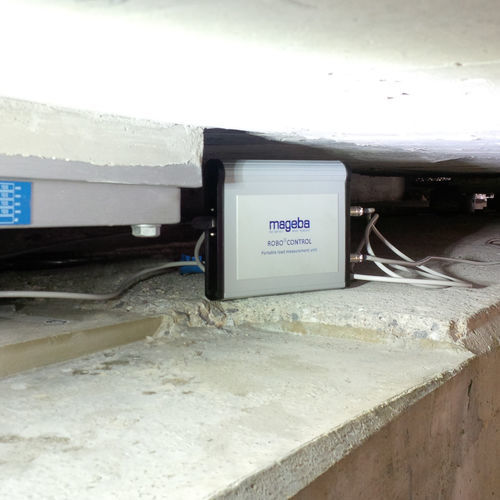

• ポータブル測定ユニット

技術仕様

• 統合型の自己電源ポータブル取得ユニット
• ベアリング埋め込み型センサー（ロードセル / 変位・移動センサー）とのインターフェース
• USB経由でユニットからノートパソコンへデータ転送
• 現場での表示・解析用デスクトップアプリケーション
• 最大2箇所のベアリングを同時測定可能
• 工場組み込みまたは現場でのアップグレードに対応
• 外部電源やクラウド転送を必要としない現場評価向け設計
