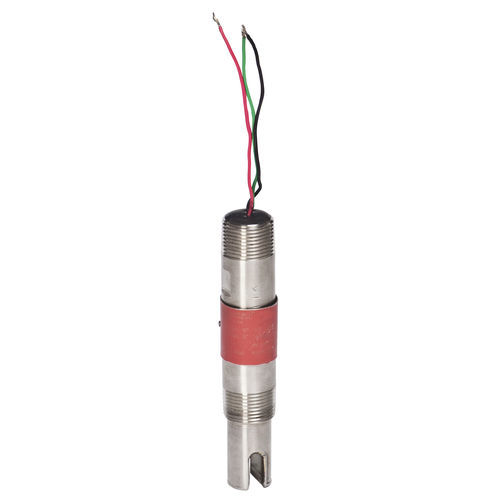

超音波式レベルスイッチ Echotel® 940

液体用衛生ステンレススチール製

Echotel®モデル940および941超音波レベルスイッチは、パルス信号技術を利用したコンパクトな一体型ユニットで、さまざまな液体アプリケーションで高レベルまたは低レベルの測定を行います。これらのスイッチは、316ステンレススチール製のチップセンシティブトランスデューサを搭載しており、NPT、フランジ、サニタリーの各種プロセス接続に対応しています。コンパクトな電子機器は、プロセス継手のすぐ上に完全にカプセル化されています。 モデル940は、1アンペアのSPDTリレー出力を備えています。941型は、mA電流シフト出力を備えています。 超音波接点スイッチは、レベル測定用のトランスデューサの先端にエポキシ樹脂で封入された一対の圧電結晶を使用しています。圧電振動子は、電圧をかけると一定の周波数で振動するセラミック材料でできている。送信クリスタルは、電子機器からの印加電圧を超音波信号に変換する。ギャップに液体が存在すると、受信クリスタルは送信クリスタルからの超音波信号を感知して、再び電気信号に変換します。 困難なプロセス条件でも優れた性能を発揮し、電磁ノイズ源からの優れた耐性を持つパルスエレクトロニクス 高度なトランスデューサ設計により、粘性の高い液体の排出や、乱流アプリケーションでの泡の無視など、信頼性の高い動作を実現 SIL（Safety Integrity Level）2ループに対応（FMEDA解析データあり） 非常にコンパクトなユニットで、アクセススペースが限られた場所にも簡単に設置可能 校正や設定が不要 1アンペアSPDTリレー出力（940）、8/16 mA電流シフト出力（941） オプション NPT、ASMEフランジ、Tri-Clampサニタリーフィッティングが利用可能
