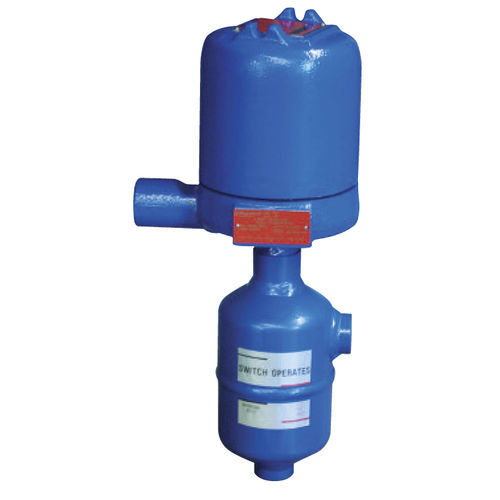

J52型冷媒レベルスイッチは、比重0.60以上の液体用に設計されたフロート作動式ユニットです。
外付けケージスイッチ
永久磁石は、回転するスイッチアクチュエータに取り付けられています。フロート/ディスプレーサが液面に沿って上昇すると、アトラクションスリーブが磁石のフィールドに引き上げられ、非磁性体の包囲管にピタリとはまり、スイッチを作動させます。封入管は、スイッチ機構とプロセスとの間に静圧の境界を提供します。レベルが下がると、フロート/ディスプレーサはスイッチを停止させます。
特徴
水分の侵入を防ぐ完全密閉型ハウジング
24インチ(610mm)リード線付きコンジットシール
溶接フロートチャンバーアッセンブリー
オプション
3/4インチNPTまたは3/4インチソケットウェルド接続
ハウジングは、NEMA 4Xスチール、NEMA 4X/7/9防爆、NEMA 4透明Lexan®から選択可能。
オプションで極低温用断熱材を用意しています(会報41-106参照)。
フロートにかかる処理液の浮力により、フロートは液面上に乗り上げる。フロートが液面を移動することにより、アトラクションスリーブがスイッチマグネットのフィールドに移動し、マグネットをスリーブ側に引き寄せ、スイッチを作動させる。
---
