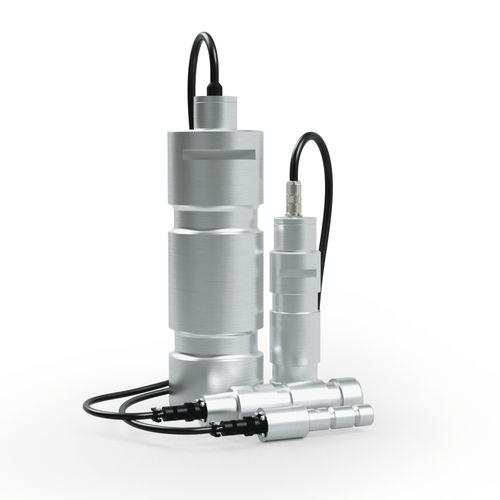

ロードピン LE series

MAGTROLは、過負荷や短絡を継続的にチェックする理想的な測定システムを構築するために、オプションで電子機器またはB.I.T.E.機能付き負荷モニタリングユニット（LMU）を内蔵した荷重-力-重量変換器を幅広く提供しています。ECE-R10, ISO 13849-1 : CAT4 & PLe (LE 600シリーズ); ISO 13849-1 : CAT2 & PLd (LE 400シリーズ)に準拠した安全アプリケーションに最適です。 Magtrol荷重測定ピンは、荷重と力を測定し、過負荷保護を提供するために使用されます。このピンは、通常のシャフトの代わりに機械に取り付けられ、ひずみゲージを備えているため、測定された荷重に比例した信号を出力します。スイスで製造されるMagtrolのLEシリーズ荷重測定ピンは、高抵抗ステンレス鋼とタイト構造で頑丈です。2.5kNから1,250kNまでの複数の標準レンジがあり、電磁気的に厳しい環境条件下でも、トラブルフリーで信頼性の高い動作を維持します。 Magtrolの荷重測定ピンには、2つの円形溝と軸方向ボアがあります。中央のボアの内側、外側の溝に隣接して、ストレインゲージがフルブリッジ構成で取り付けられています。ひずみゲージの位置と向きは、有限要素法（FEM）によって最適化されています。 特徴 フルブリッジ構成のストレインゲージ付き温度補償トランスデューサー。ご要望により、ダブルブリッジの冗長構成も可能です。 長距離伝送用エレクトロニクス - 2線式（LE 200） 4...20 mA - 3ワイヤ（LE 400） 4...20 mA - 6ワイヤ（LE 600）デュアル・チャンネル 4...20 mA LE 400 シリーズと LE 600 シリーズには内蔵テスト装置（B.I.T.E.）が付属。
