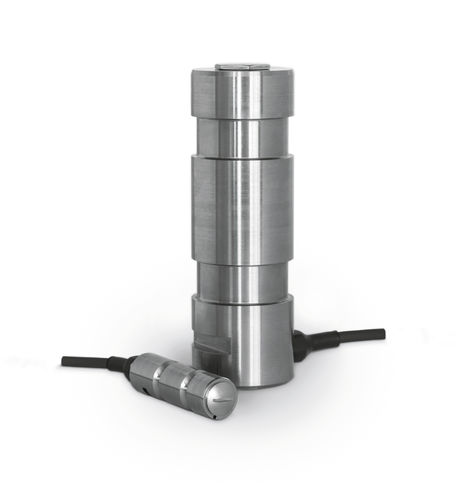

ロードピン LB 200 series

LB200シリーズ荷重測定ピンは、単独でも完全な測定システムの一部としても使用できます。Magtrolは、様々な性能と精度クラスの荷重-力-重量変換器を幅広く取り揃えており、当社の荷重モニタリングユニット（LMU）は、過負荷や短絡を継続的にチェックする理想的な安全測定システムを構成します。 MAGTROL荷重測定ピンは、荷重と力を測定し、過負荷保護を提供するために使用されます。このピンは、通常のシャフトの代わりに機械に取り付けられ、ひずみゲージを備えているため、測定された荷重に比例した信号を出力します。スイスで製造されているMagtrolのLB 200シリーズのロードピンは、高抵抗ステンレス鋼とタイト構造で頑丈であり、特に過酷な産業環境で使用するために設計されています。2.5kNから1250kNまで、いくつかの標準レンジがあり、人間工学に基づいたこのピンは、新設にも改造にも使用でき、様々な条件に適応します。 設計 Magtrolロードピンは、2つの円形溝と軸方向ボアを持っています。中央のボアの内側、外側の溝に隣接して、ストレインゲージがフルブリッジ構成で取り付けられています。ストレインゲージの位置と向きは、有限要素法（FEM）によって最適化されています。ピンのどの部分に横方向や軸方向の力が作用しても、計測信号にはほとんど影響しません。 特徴 過負荷検出および荷重測定用 許容過負荷公称荷重の150 破断時過負荷：公称荷重の500％まで。 外部からの機械的、化学的影響を受けにくい。
