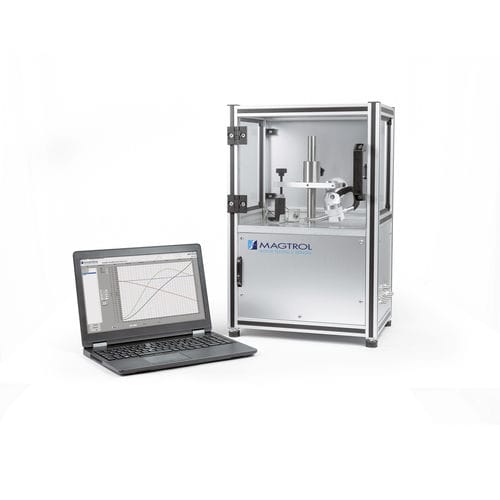

速度試験用ベンチ MSD

トルクトルク自動

MSD-メガスピードダイナモメーターは、BLDC、歯科用ハンドピース、エアタービン、手術器具などの超高速モーターの試験用に開発されました。ブレーキ効果は、DUT（被試験装置）シャフトに直接取り付けられたアルミニウムディスクに誘導される渦電流に基づいています。 トルクは、テストベンチ表面の下に取り付けたリアクショントルクセンサーによって摩擦なしで測定されます。メガスピードダイナモメータは、ディスクに熱影響を与えるため、耐久試験には適していませんが、高速曲線の生成やポイントツーポイント試験の実行には使用できます。赤外線センサーがディスクの温度を監視し、オーバーヒート時には試験を停止します。ディスクは、モーターパラメータに応じて設計し、サイズを決めることができます。 システムは非接触式であるため、アライメントは重要ではありません。このため、システムの慣性は非常に小さく、残留トルクやドラッグトルクが発生しないため、試験パラメータへの影響も小さくなります。速度制限は、被試験モーターとそのディスク駆動能力に基づいています。380,000rpmを超えるシステムはすでに製造されています。 MSD-TESTソフトウェアはLabVIEW™環境で開発されています。システムを制御し、テストデータを取得します。専用テストプロファイルのプログラムセットアップが可能です。 すべてのメガスピードダイナモメータは、モータの特性や性能に合わせて最適な試験結果を得ることができます。各モーターの形状や寸法に合わせて、専用のモーター固定具を設計します。モーターフィクスチャーはハンドピースやモーターの固定に利用できます。
