ビデオ測定システム Rotatif series

幾何学直径長さ

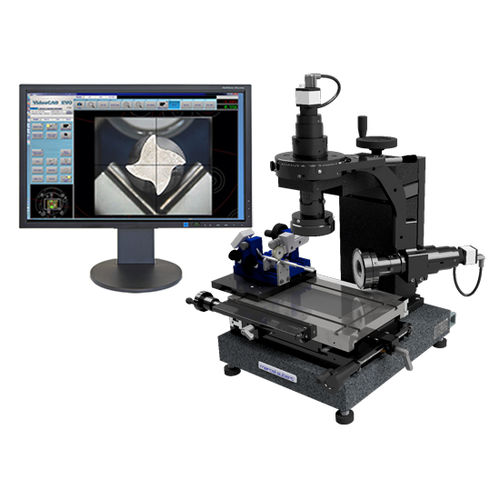

ロータティフ150 映像測定システム 切削工具の測定専用機です。垂直光学系は、回転する工具の直径や長さを測定するために使用されます。水平光学部品を使用して工具の先端を測定し、工具の向きを確認することができます。2つ目の水平光学部品は、工具をずらすことなく工具の周りを回転するため、複数の異なる角度を信頼性の高い方法で測定することができます。 N°:MA 185-020-60 仕様。 - 御影石ベース。 - 手動X-YテーブルMA 145-15、範囲150×70mm クラッチ付き。 ハイデンハイン測定スケール。 機械的精度0.003ミリメートル/ 100ミリメートル。 - 手動精度の列、範囲150ミリメートル。 機械的精度0.030mm / 100mm。 - 8つのインデックスを持つ12Xズーム光学。 - 2.3Mpx USB 3.0カラーカメラ。 - 同心度測定ツール。 - 24インチスクリーン - LEDイルミネーター - モニター付きコンピュータ。 - 測定および比較ソフトウェア。 - ガラスクロム析出物校正定規。 - 寸法（WxDxH）：575x440x550mm。 - 重量：57kg。
