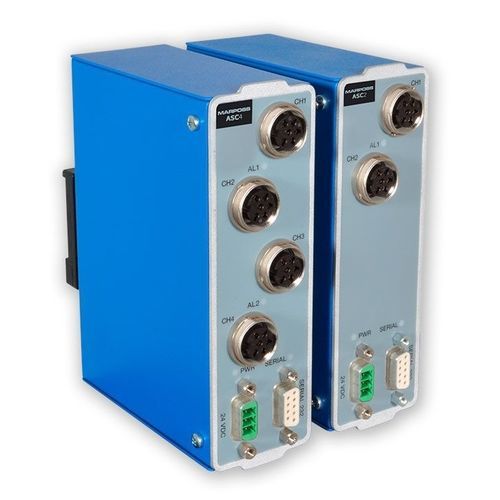

LVDTトランスデューサ用信号処理モジュール ASC

ハーフブリッジ型DINレール

ASC（Automation Signal Controller）は、単純なASCIIプロトコルコマンドを使用してアナログ/デジタルトランスデューサーをRS232経由でPC/PLCに統合するように設計されているインターフェースボックスファミリーです。 自動化のニーズに最適なASCファミリーは、2個または4個のセンサーをPCまたはPLCに接続できます。トランスデューサーの数とタイプに応じてさまざまなモデルで提供されており、プラグアンドプレイ装置としていつでも接続できます。 測定値は、単純なASCIIシリアルプロトコルコマンドを使用して、RS232ポート経由で収集できます。コンパクトかつ堅牢で、DINレール取り付け用の付属品が用意されているので、一般にはキャビネット/自動化のアプリケーションレイアウトに最適です。 LVDT（フルブリッジ）センサーとHBT（ハーフブリッジ（LVDTピン配列））センサーはどちらもASCに接続可能です。測定範囲が±0.5 mm、±1 mm、±2 mm、±2.5 mm、±5 mm、および±10 mmのアナログ（RedCrown 2）/デジタル（DigiCrown 2）ペンシルプローブを管理できます。単純なプロトコルコマンドを使用して、RS232インターフェース経由で継続的にトランスデューサーの値を取得できます。ASCは+24 Vdc（公称値）を供給する必要があります。入力範囲は18～36 Vdcです。
