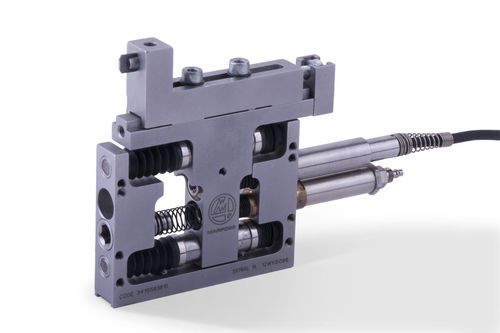

アナログ直径測定タッチプローブ QUICK BLOCK™

バネコンパクト

クイックブロックは、内径、外径、および距離を測定するための高精度リニアガイド付きユニバーサル測定ユニットです。 付属品が豊富に用意されているこの測定装置は、多用途性に非常に優れており、幅広い用途に適しています。頑丈でコンパクトな構造なので、要求の厳しい環境下でも静的および動的な測定を実行でき、トランスデューサーの保護と高い繰り返し精度を保証します。 Quick Blockは、コンパクトであらゆる状況で使用できる測定ユニットです。測定トランスデューサー内蔵で使用するか、またはメカニカルトランスミッションとして測定プローブと組み合わせて使用することができます。 ボールケージ回転防止システムを備えており、ダイレクトコンタクトで0.5 μm未満の繰り返し精度範囲値（最大-最小）を保証します。±5 mmバージョンは、空圧シリンダーとトランスデューサーのケーブル出口が軸方向のものと直角方向のものを用意できます。 取り付けの際は測定軸を任意の空間方向に向けることができます。コンタクトサポートの段取り替え範囲は20 mmです。 空圧式アクチュエーションバージョンは、自動ロード/アンロードを行う測定ステーションでのポストプロセス用途に特に適しています。 また、相対インターフェースを使用してQuick Setステーションに取り付けて、最大90 mmの径を測定することもできます。 スプリング、測定アーム、およびコンタクトが幅広く用意されており、アームレシオを維持したままで任意の測定位置に到達できます。 TESA製のサポートとコンタクトに対応するV字ガイド付きの特別バージョンも用意されています。 新しいQuickBlock Smartは、測定信号をデジタル化および直線性の較正をします。LEDとØ8mmフィードスルーコネクタを有しており、アプリケーションレイアウトを簡素化し、SmartNetモジュラーネットワークへの迅速な接続が可能です。
