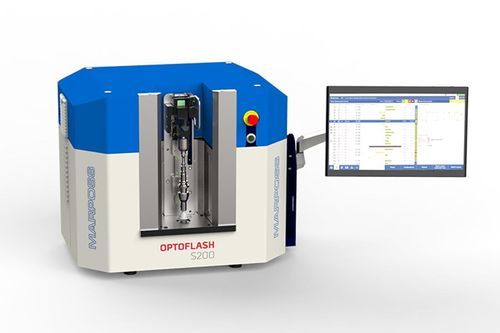

光学式グレーダー OPTOFLASH™

概要
OPTOFLASH™ は複数の固定式2D光学センサーを基盤とした光学測定ソリューションです。部品の3D形状を再構成し、小径シャフト、締結部品、旋盤加工品、医療および航空宇宙分野の重要部品に対して高速かつ再現性のある品質検査を実現します。

主な特長

• 複数の固定式2Dセンサーを組み合わせ、継ぎ目に不連続がない単一の合成画像を生成して測定します。
• 2Dセンサー画像から導出される部品形状の3D再構成。
• Z軸の移動が不要（固定センサー）、これにより非常に短い測定サイクルと量産時の高い安定性を実現します。
• 軸方向測定範囲：最大300 mm — 複数の固定式2Dセンサーを用いる光学装置として世界初の到達範囲。
• プログラミング、設定、結果表示を簡素化する新設計のGUIを搭載。

利点

• 高速 – 非常に短いサイクルで測定可能（例：静的測定100回を約2秒で実行）。
• 視認性向上 – 3D再構成により測定対象の把握が容易。
• 簡単なプログラミング – "Optic" ソフトウェアインターフェースによりスキャンで迅速に設定可能。
• 操作が簡単 – "Start" を押すだけで数秒で測定を実行。
• 低メンテナンス – 光学軸が可動しないため機械的負荷が低く、長期間にわたり安定した計測性能を維持。

用途

• 締結部品の検査
• 精密旋盤部品
• 歯科インプラントおよび歯科用途
• 小径シャフトや工作機械部品
• 医療・航空宇宙部品の検査

備考
詳細な技術仕様および完全な技術データは、ダウンロードセクションの製品カタログでご確認ください。

仕様 / 技術仕様

• Model name: OPTOFLASH™
• Technology: multiple fixed 2D optical sensors with image stitching and 3D reconstruction
• Axial measurement range: up to 300 mm
• Performance example: capable of performing 100 static measurements in about 2 seconds
• Motion: absence of Z-axis movements (fixed sensors) for high speed and reliability
• Software: new GUI ("Optic" interface) for easy programming, measurement setup and result visualization
• Primary application fields: fasteners, turned parts, dental implants, small shafts, machine-tool components, medical and aerospace parts
• Maintenance: minimal maintenance requirements due to absence of moving optical axes
