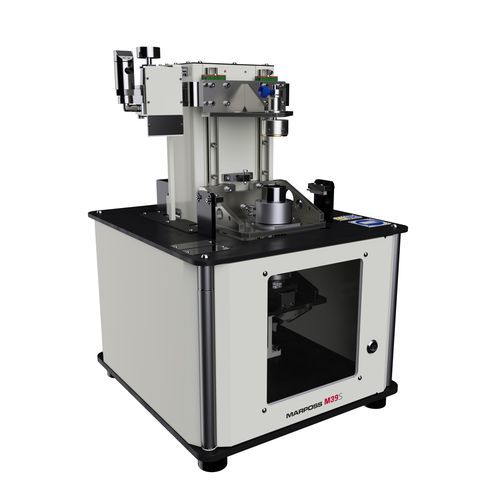

直径測定システム M39S

長さ電子軸

M39Sは、円筒形コンポーネントマッチング検査用の超高精度測定システムです。 ボアの内径とシャフトの外径をスキャニングして、軸方向の全長にわたるマッチングクリアランスを評価し、マッチング面をグラフィック表示するように設計されています。空圧式測定技術とマーポスのエアー/電気コンバーターを組み合わせることによって、極めて小さいワークの測定であってもサブミクロン精度の測定性能を保証します。 適用分野 • 生産ライン際に設置されているマニュアルローディング/アンローディング品質管理ステーションのプリプロセス測定でのマッチング研削 • ポストプロセス測定での機械への補正値のフィードバック • ワーク分類ステーション • 選択組立ラインの測定ステーション 測定技術 • ボア検査用空圧式プラグゲージ（環状噴流タイプまたは直噴流タイプ） • 外径検査用空圧式リングゲージ（環状噴流タイプまたは直噴流タイプ） • コンタクト電気プラグ/リングゲージによる専門測定ソリューション 測定原理 ゲージプラグが電動スライドによって測定するボア内部を一定速度で移動し、径の測定値が連続的に保存されます。外径測定の場合、ワーク自体が、固定されているリングゲージ内を移動します。マーポスのGagePod 4M8データ収集モジュールは、NCスライドの動作を制御し、スキャニング中に径の値を連続的に収集するために使用します。測定値は、E9066T/E9066E工業用コンピューターの画面上に、プロファイルの形状と一緒に表示されます。 測定する特性 • 内径と外径の最大値、最小値、平均値 • プログラム可能なローカル位置の内径と外径 • 長手方向に径の変動によるテーパー、バレル形状、および他の形状の誤差を表示 • マッチングクリアランスの最大値、最小値、平均値 • プログラム可能なローカル位置のクリアランス
