天然ガス用圧力調整器 P39

ガススプリングPTFE

製品概要

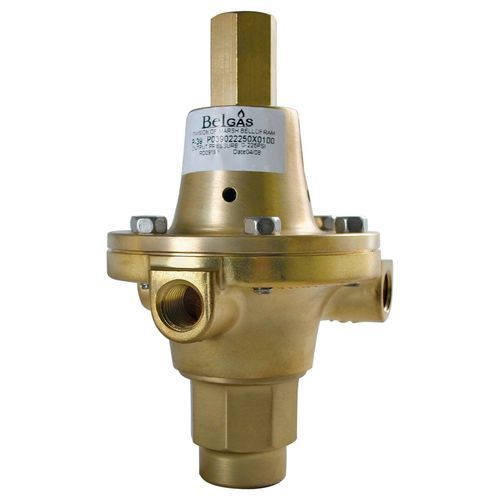

BelGAS P39 は構成可能なガス圧力調整器で、計装および低流量の高圧用途向けに幅広い出口圧レンジを提供します。3 種類の交換可能なシート材料と 6 種類のスプリングレンジを選択でき、下流圧力の精密な制御が可能です。標準で 3 つの出口ポートを備え、配管を簡素化し設置の柔軟性を高めます。

特長：

• 同クラスで最大の出口圧選択肢
• 3 つの標準出口ポートを備えた独自設計
• 90° 回転可能な 4 座弁ディスク
• 着脱可能な改ざん防止式または T ハンドル調整
• ボンネットにオプションのねじ付きベント
• P39SS ステンレス版は NACE MR0175 に準拠
• 用途に合わせたシート材料の選択が可能

用途：

• 計装または制御弁供給のための高圧天然ガスの一次減圧
• 天然ガス計装カラム
• 触媒ヒーター、弁アクチュエータ、圧力コントローラ、薬液注入ポンプなどの下流低流量機器への供給

技術仕様：

• 型式：P39
• シリーズ：Instrument Supply Series
• ポートサイズ：1/4 NPT、1/2 NPT
• 孔径：5/64"
• スプリングレンジ：0–30 PSIG / 2.1 BAR; 0–60 PSIG / 4.1 BAR; 0–120 PSIG / 8.3 BAR; 0–150 PSIG / 10.3 BAR; 0–225 PSIG / 15.5 BAR; 0–500 PSIG / 34.5 BAR
• シート材料：ナイロン、TFE、PTFE
• 用途：産業用
• パイロット式：いいえ
• 本体入口サイズ：1/4 NPT、1/2 NPT
• 本体出口サイズ：1/4 NPT、1/2 NPT（3 ポート）
• 接続：NPT
• ダイヤフラム材料：302 ステンレスまたは Monel 400
• 温度範囲：–40°F ～ 225°F / –46°C ～ 106°C
• 最大入口圧力：6000 PSIG / 414 BAR
• 本体／ボンネット／ボトムプラグ材料：真鍮、ニッケルめっき真鍮、またはステンレス（オプション）
• 改ざん防止カバー材料：真鍮、ニッケルめっき真鍮、またはステンレス（オプション）
• シール：TFE、ニトリル、または TFE/ネオプレン
• バルブスプリング：17‑7PH ステンレスまたは MP35N (UNS30035)
• レンジスプリング：スプリング鋼、クロムシリコン
