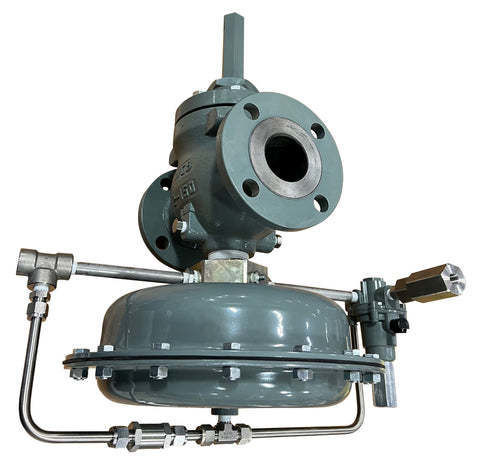

空気用圧力調整器 P1098

ガス用膜スチール製

製品説明
BelGAS P1098 減圧弁は、先導式の減圧レギュレータで、大流量のガス制御向けに設計されています。出力圧力は導圧（インチWC）から先導器により最大75 PSIGまで対応します。二経路のパイロットシステムと大面積アクチュエータダイアフラムを備え、流量変化に対する応答が速く精密です。パイロットは主弁の制御を増幅し、鋭縁オリフィスとソフトシートにより気密閉止を実現します。

主な特長

• 低圧から高圧まで対応する複数のパイロットオプション
• 主弁の入口圧はパイロットにより異なる（最大600 PSIGまで）
• ローディング圧は下流へブリード（大気逃しなし）
• パイロットが主弁を増幅して高精度制御を実現
• 接続オプション：NPTまたはフランジ（150 RF、300 RF）
• リビルドキットおよびスペアパーツあり

用途

• 都市／地区の調整ステーション
• 商業用および産業用ボイラーシステム
• 炉、オーブン、プロセス加熱
• プラント内のガス・エア配管システム

技術仕様

• 型式：P1098
• 先導式：はい
• 使用可能なパイロット／スプリングレンジ：P600、PL81、PL84、PL61LD、PL61LE、PL61H、PL61HP（スプリング範囲はパイロットにより4" WC〜300 PSIG）
• パイロット別最大入口圧：P600：150 PSIG；PL81：250 PSIG；PL84：150 PSIG；PL61LD / PL61LE：160 PSIG；PL61H：400 PSIG；PL61HP：600 PSIG
• 接続：NPTまたはフランジ（150 RF、300 RF）
• リビルドキット：有り

材質と温度

• ボディ：WCB鋼；ボンネット：鋼；トリム：316ステンレス
• ダイアフラム：ニトリルまたはFKM（フッ素ゴム）
• 温度範囲：ニトリル：-20〜180°F；フッ素ゴム：0〜300°F

発注情報
発注時には型式P1098、必要なパイロットオプション、接続タイプ、フランジ等級を指定してください。リビルドキットおよび交換部品についてはBelGASにお問い合わせください。
