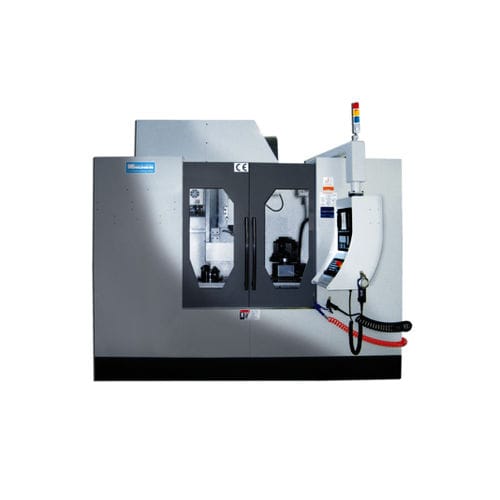

4軸マシニングセンタ WMC 1100 B
5軸縦型SK40

4軸マシニングセンタ
4軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸, 4軸
主軸の方向
縦型
スピンドル
SK40
ツールステーション数
30ツール
その他の特徴
剛性, リニア エンジン
X軸移動距離

1,100 mm
(43 in)

Y軸移動距離

600 mm
(24 in)

Z軸移動距離

830 mm
(33 in)

回転速度

最少: 80 rpm
(503 rad.min-1)

最大: 12,000 rpm
(75,398 rad.min-1)

X軸の移動速度

36,000 mm/min
(24 in/s)

Y軸の移動速度

36,000 mm/min
(24 in/s)

Z軸の移動速度

18,000 mm/min
(12 in/s)

最大テーブル積載量

800 kg
(1,764 lb)

最大ツール重量

7 kg
(15.4 lb)

位置決め精度

0.014 mm
(0.001 in)

繰返し精度

0.01 mm
(0 in)

ツール交換時間

2.4 s

総重量

7,300 kg
(16,093.75 lb)

全長

3,684 mm
(145 in)

全幅

2,700 mm
(106.3 in)

全高

3,300 mm
(129.9 in)

詳細

- ミーリングヘッドは4軸(B軸)、リニアガイド方式の5軸マシニングセンタ - テーブル上のC軸 350/400 / 500mm径、オプションでテールストック付きA軸としても使用可能。 - Z軸ノーズテーブル850mmパス830mm

---
