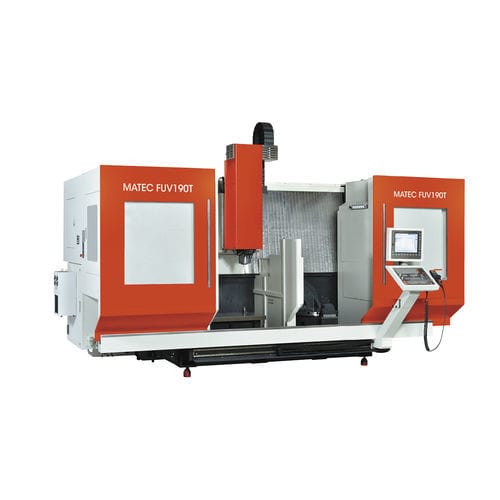

5軸マシニングセンタ FUV series

縦型トラベリングコラムブリッジ

FUV170T I 190Tは、5軸加工、振り子加工、ロングベッド加工が可能な低価格のスターターマシンです。 機械ベースは強固なリブ付き鋳鉄製です。全体的な構造は、機械の動的負荷を可能にし、低振動を保証する高い恒温性、広い作業エリアとコンパクトな床面積を必要とする最適なアクセス性で際立っています。 機械設計に基づき、ワークの同時5軸加工と長尺部品の3軸加工が可能です。旋回式ターンテーブルのフェースプレートの直径はØ 650 mmで、剛性の高いマシンテーブルのクランプ面は700 x 500 mm（900x500mm）です。 カウンターベアリングに組み込まれた旋回ブリッジにより、総重量300 kgまでのワークの加工が可能です。リジッドテーブルでは、1,200 kgまたは1,600 kgのワークをクランプできます。 回転軸は360°回転します。旋回軸は、テーブルを最大-50°｜+110°まで旋回させることができるため、複雑な部品の加工が可能です。すべての軸にガラススケールとダイレクトローテーションエンコーダを装備し、最高の精度を実現。
