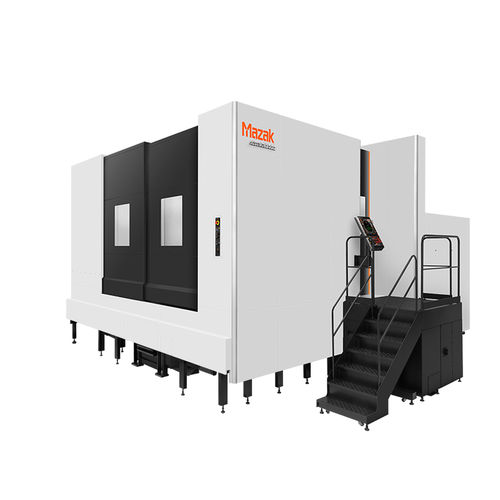

3軸マシニングセンタ HCN-Q横型ダブルコラムロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- タイプ
- ダブルコラム, ロータリーテーブル
- スピンドル
- BT 50, CAT50
- ツールステーション数
- 80ツール
- 応用
- 大きなワークピース
- その他の特徴
- 高速
- X軸移動距離
2,030 mm
(79.92 in)- Y軸移動距離
1,400 mm
(55.12 in)- Z軸移動距離
1,525 mm
(60.04 in)- 回転速度
3,000 rpm
(18,850 rad.min-1)- 出力
37 kW, 45 kW
(50.31 hp, 61.18 hp)- 加工部品の最大高さ
1,800 mm
(71 in)- X軸の移動速度
30,000 mm/min
(19.69 in/s)- Y軸の移動速度
30,000 mm/min
(19.69 in/s)- Z軸の移動速度
30,000 mm/min
(19.69 in/s)- 最大テーブル積載量
5,000 kg
(11,023 lb)- 最大ツール重量
30 kg
(66.1 lb)- 総重量
57,000 kg
(125,663.49 lb)- 全長
8,028 mm, 9,720 mm
(316.1 in, 382.7 in)- 全幅
6,800 mm, 6,818 mm
(267.7 in, 268.4 in)- 全高
4,094 mm
(161.2 in)
詳細
大物ワークの加工において深穴ボーリングを実現
強力切削を可能にした高剛性構造を採用
横形マシニングセンタの高速・高精度加工能力を継承
