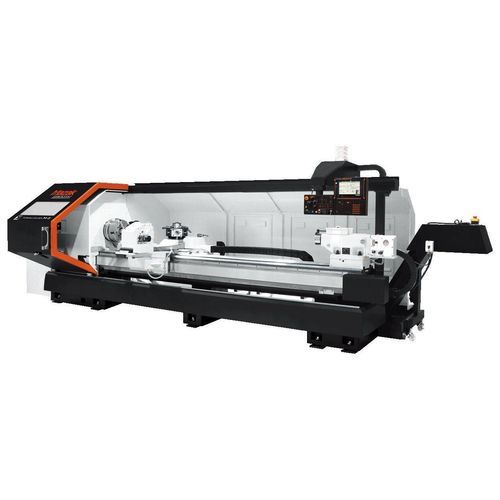

CNC旋盤 M-5

横型平台重加工用

大型径、長尺シャフトの重切削加工用フラットベッドCNC旋盤センター - 優れた切りくず除去機構、高剛性ベッド構造 - 高剛性スピンドル構造、難削材の大径ワークに最適。 高生産性と信頼性を追求 優れた切りくず除去機構、高剛性ベッド構造 ベッドは二重壁ボックスタイプ構造内に砂を封入しており、優れた振動吸収性を持っています。これにより、切削中の安定性とベッドの動的剛性が向上します。M-5の精密研削されたV字型スライドウェイは、Mazakが開発した特別な誘導硬化プロセスを受けています（HS 70以上）。 高出力/剛性スピンドル 難削材の大径ワークに最適。 スピンドル速度範囲は6から2200 min⁻¹で、3速油圧ギアシフトシステムにより178から2200 min⁻¹の間でフルパワーが利用可能です。 シャフトワーク用の大径スピンドルボア スピンドルは精密ベアリングで支持されているため高剛性を持ち、スピンドルボアの直径はΦ104 mmで、旋削に有利です。Φ181 mmのスピンドルボアオプションは、スピンドル内での大径ワークの加工に非常に効果的です。 ユニークなタレット構造 セットアップ時間の短縮 14の永久設定ツールを使用してセットアップ時間を最小限に抑えます。 大径カップリングと高タレットクランプ力（前八角形ディスクタレットカップリング：252 mm、44600 N / 4550 kgf；後六角形ボーリングタレットカップリング：230 mm、40200 N / 4100 kgf）により、高精度で重切削が可能です。 重切削用油圧テールストック 大径スリーブと広いベース構造は重切削に最適です。 テールストックの大径100 mmのクイルと広いベース、最大推力14700 N（1500 kgf）とベッドクランプ力78400 N（8000 kgf）により、重切削に最適です。 MAZATROL対話型プログラミングによるプログラミングの容易さ 最初のワークピースのセットアップ時間を75％削減 プログラミングからツールパスチェック、ツールセットアップ、ワーク座標セットアップまで、最初のワークピースのセットアップは非常に短時間で行うことができます。 他のCNCシステムと比較して、最初のワークピースのセットアップは最大75％削減できます。 チャックサイズ：12" 最大加工径：Φ580 最大加工長：2080 mm / 2985 mm - 製品タイプ：CNC旋盤センター - モデル：TURNING CENTER M-5 - チャックサイズ：12" - 最大加工径：Φ580 mm - 最大加工長：2080 mm / 2985 mm - スピンドル速度範囲：6から2200 min⁻¹ - フルパワースピンドル速度：178から2200 min⁻¹ - スピンドルボア直径：Φ104 mm（オプション：Φ181 mm） - タレットツール数：14 - 前八角形ディスクタレットカップリング：252 mm、44600 N / 4550 kgf - 後六角形ボーリングタレットカップリング：230 mm、40200 N / 4100 kgf - テールストッククイル直径：100 mm - テールストック最大推力：14700 N（1500 kgf） - テールストックベッドクランプ力：78400 N（8000 kgf）
