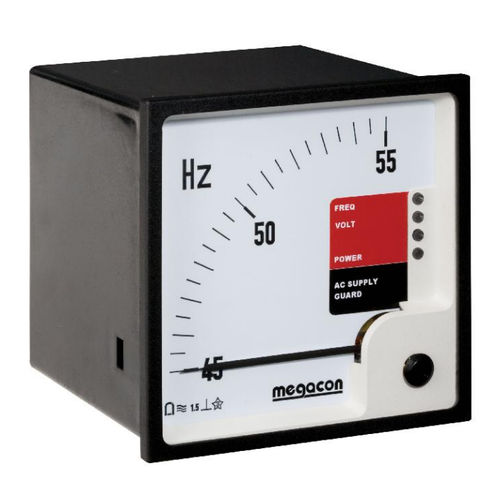

過電圧保護継電器 KPFV51x series

電圧下不足周波数超過周波数

KPFV51x-シングルフェーズ-周波数と電圧ガード低電圧と 周波数保護 調整可能な電圧と周波数偏差セットポイント 「パスファインダー」機能 オプションの非常に高速なアナログ出力（< 50mS）、（Fバージョン） 説明 KPFV51xは、単一の 位相システム。 KPFV51xは、あらゆる発電機システムの周波数とライン電圧の高精度モニタリングを提供します。 トリップ遅延がゼロ（0,1sec）に設定されている場合、動作はG59の要件に対応します。 歪んだ波形の影響を受けない真のRMS 測定は、最高精度（1.0%）の保護を提供します。 50mS 未満の短絡検出。 設定レベルを超えて遅延時間が経過すると、R1（アンダー ＆ オーバー周波数）とR2（アンダー ＆ オーバーボルテージ）がアクティブになります。 R3 は、R1 または R2 がアクティブになったときにアクティブになり、共通アラームとして使用できます。 ユーザーが設定可能な旅行レベルと遅延。 LEDの色はアラーム状態を示します。 カウントダウン中にLEDが点滅します。 「パスファインダー」は、関連するLEDの点滅パターンによってトリップを引き起こす位相を示します。 Fバージョンは、Hz 範囲に比例する高速応答 mA 出力信号を備えています。 パスファインダー機能 「パスファインダー」機能は、関連するLEDの点滅パターンによって、トリップを引き起こす位相を識別します。
