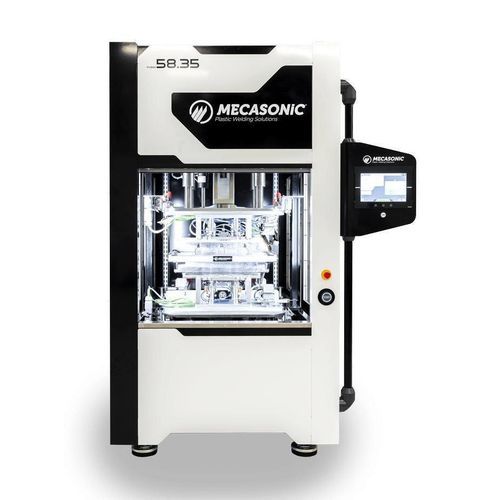

ホットプレート溶接機 FUSION 58.35E

PLC制御三相440Vタッチスクリーン付き

説明
電気式ホットプレート溶接機 FUSION 58.35E は、洗練されたデザインにより高品質で再現性の高い溶接を実現します。大形で平面形状や複雑形状の熱可塑性部品の組立が可能で、追加材料なしで気密性・高強度の溶接継手を作成します。

主な特徴

• IHM：人間工学に配慮して再設計された操作インターフェースにより使いやすさ向上
• 調整機構（ストローク｜力｜時間｜温度）は12インチタッチ画面で表示・更新・プログラム可能
• Industry 4.0 対応通信：OPC‑UA、Ethernet‑IP
• 高い安全性：EMC認証、機械指令2006/42/EC準拠、完全カバー構造
• 粒子を発生させないクリーンな溶接、オペレータ向けに最適化された設定
• 省エネルギー設計によりCO2排出を低減

用途
FUSION 58.35E は、簡便かつ確実な組立を求めるプラスチック製造業者に適しています。

• 医療
• 家庭用電化製品
• 包装
• 化粧品
• その他工業用途

溶接部品の例（抜粋）
自動車部品、バッテリー筐体、ウィンドシールドウォッシャー液・エンジン冷却液・AdBlue用タンク、スチームアイロン用タンクやその他の家電部品、真珠養殖用浮体ブイ、その他大型熱可塑性部品。

仕様 / 技術仕様

• 電動軸：3軸
• 最大推力：1000 daN
• プレート最大速度：2000 mm/s
• 最新世代PLC
• ブラシレスモーター
• 12インチタッチIHM
• 加熱素子寸法：580 × 350 mm
• 治具使用面積：700 × 460 mm（最大）
• 上部治具ホルダーテーブル通り幅：600 mm
• 下部治具に収納できる部品の最大高さ：700 mm
• 上部プレスストローク：380 mm
• プレートカートストローク：570 mm
• 加熱ゾーン：4
• 上・下治具の運動学的プログラミング
• 各治具に対して部品検出2点
• サイクルの異なる段階で最大7つのプログラム可能な動作（画面閉時のみ）
• 動作センサー状態の制御・プログラム可能な変更
• 電源：400V 三相 + 中性線
• 重量：約1,800 kg
