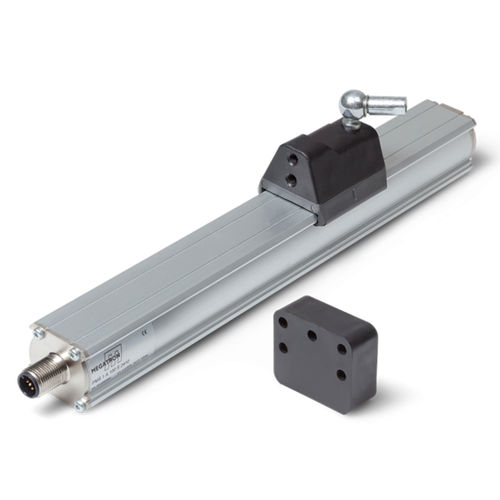

リニア変位センサ PMS2

非機械的結合絶対磁歪アナログ出力

磁歪式リニアトランスデューサ PMS2 ストローク50～2000 mmに対応し、IP67保護等級を備えた高精度磁気式リニアエンコーダ。 ボールカップリングによる機械的接続により、角度のずれを補正可能、またはフリーポジションセンサーとして使用可能 プッシュロッドを必要としないコンパクトな設置面積 測定長：50 mm～2000 mm 高分解能と優れた直線性により、極めて高い精度を実現 電磁両立性 2014/30/EU (EMC) 堅牢な構造と高精度な変位測定： これらは、50～2000 mmの測定長範囲で非接触で位置を検出するPMS2変位センサーの特徴です。 本センサーは優れたEMC耐性を備えており、電磁干渉の多い産業環境での使用に適しています。また、最大リップルVSUP <1Vppである点も特筆すべきです。 PMS2シリーズでは、磁石が封入されたガイド付きまたはフリーのカーソルにより、直線運動の機械的検出が行われます。横方向のずれを補正するボールジョイントを備えたカーソルや、最大±2 mmまでの横方向のずれを許容するフリーポジションセンサーなど、さまざまなカーソルタイプから選択可能です。 1つの位置センサーに複数のカーサーを使用することが可能です。これにより、衝撃や振動が問題となる用途にも対応できます。 IP67保護等級を備えた堅牢な設計により、密閉型ハウジングに磁歪式センサー素子と電子回路が一体化されているため、この変位センサーは極めて過酷な環境下でも使用可能です。 磁気カーソルの位置情報は、非接触で0～10Vまたは4～20mA／0～20mAの線形アナログ信号に変換されます。
